十字節（雙鉸接）輸送鏈III

鏈條主要由多個鏈節組成，與普通輸送鏈相比，雙鉸接的結構使其具有更好的靈活性。每個鏈節之間通過兩個鉸接點進行連接，這種設計使得鏈條在彎曲和轉向時能夠更加順暢地適應不同的輸送路徑，減少了鏈條在運行過程中的應力集中，從而降低了鏈條的磨損和疲勞。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

輸送機軌道下部設有游龍式防滴油擋板，防止?jié)櫥透邷睾婵竞蟮温涞焦ぜ稀?/span>

鏈條采用雙向十字鉸接，因此它除了能做直線運動外，還可以隨著軌道的曲線形狀完成水平面和垂直面內的曲線運動。

輸送鏈條的鏈輪和導輪均采用優質軸承鋼制作，并做了防銹處理。十字鏈接板采用優質鋼材制作，出廠前均進行80000N拉力試驗，確保產品質量合格。

可通過搭配壓縮空氣自動噴霧加油裝置，保證輸送鏈能長期在良好潤滑狀態下工作。

對所有懸鏈線，出廠前都會進行張力校驗；鏈條可采取雙驅動裝置驅動，無爬行卡滯問題，有利于提高輸送機的輸送效率與使用壽命。

首先確定鏈條的尺寸和規格，鏈條節距、滾子直徑、內節內寬等，這些參數將直接影響鏈輪的設計和尺寸。

鏈輪的齒數影響傳動比和鏈條的張緊度。較少的齒數可能導致鏈條速度更快，但也可能增加鏈條的磨損。

鏈輪的齒面通常需要經過熱處理，如滲碳、淬火和回火，以提高硬度和耐磨性。

可根據客戶需求定制鏈輪的齒數、輪轂、材質等，具體請咨詢隆德技術人員。

在一些自動化生產線中，物料需要沿著復雜的路徑進行輸送，例如有多個彎道、上下坡或者空間受限的區域。雙鉸接輸送鏈可以輕松地繞過這些復雜的路徑，確保物料的平穩輸送。

汽車裝配線上，零部件需要在不同的工位之間進行精確的傳輸。雙鉸接輸送鏈能夠適應汽車生產線中復雜的工藝流程，將汽車車身、發動機等大型部件從一個加工區域輸送到另一個區域。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

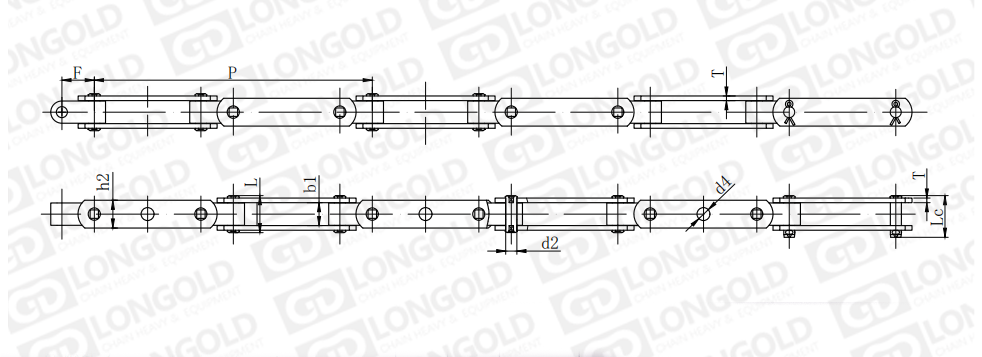

■本體及附件尺寸表

隆德鏈號	節距	外節 內寬	銷軸直徑	銷軸長度		鏈板高度	鏈板厚度	附件尺寸		抗拉強度	平均抗拉強度	參考重量
	P	b1 min	d2	L max	Lc max	h2 max	t/T max	f	d4	Q min	Q min	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LDDH-P250F1-GNK1	250.00	24.6	12.0	40	45.0	30	5	35	14	請咨詢	請咨詢	請咨詢
LDDH-P250F2-GNK1	250.00	31.0	16.0	48	53.0	35	6	26	18
LDDH-P266.66-GNK1	266.66	25.0	12.0	40	45.0	30	5	35	14
LDDH-P280-GNK1	280.00	31.0	16.0	﹣	60.7	40	6	40	16
LDDH-P300F1-GNK1	300.00	24.6	12.0	40	45.0	30	5	35	14
LDDH-P300F2-GNK1	300.00	31.0	16.0	48	53.0	35	6	35	18

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳情請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	DH	-	P250	F1	-	SP	GNK1
	(1)		(2)	(3)		(4)	(5)

（1）雙鉸接輸送鏈

（2）節距

（3）鏈條規格

（4）附件安裝間隔

（5）附件類型

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
