提升機拖板鏈

屬特種設備之一，該設備結構簡潔、能速續傳送，可配套流水線自動運作。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

屬特種設備之一，該設備結構簡潔、能速續傳送，可配套流水線自動運作。

與運貨電梯及往復式提升機相比，效率可提高幾借甚至十幾倍。

由標準滾子鏈完成提升功能；拖板完成承載及水平移動功能。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

適于運送流量大的箱式、托盤式貨物和產品，多用于餐飲、煙革、醫藥、家電及大型倉儲。

滑型式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

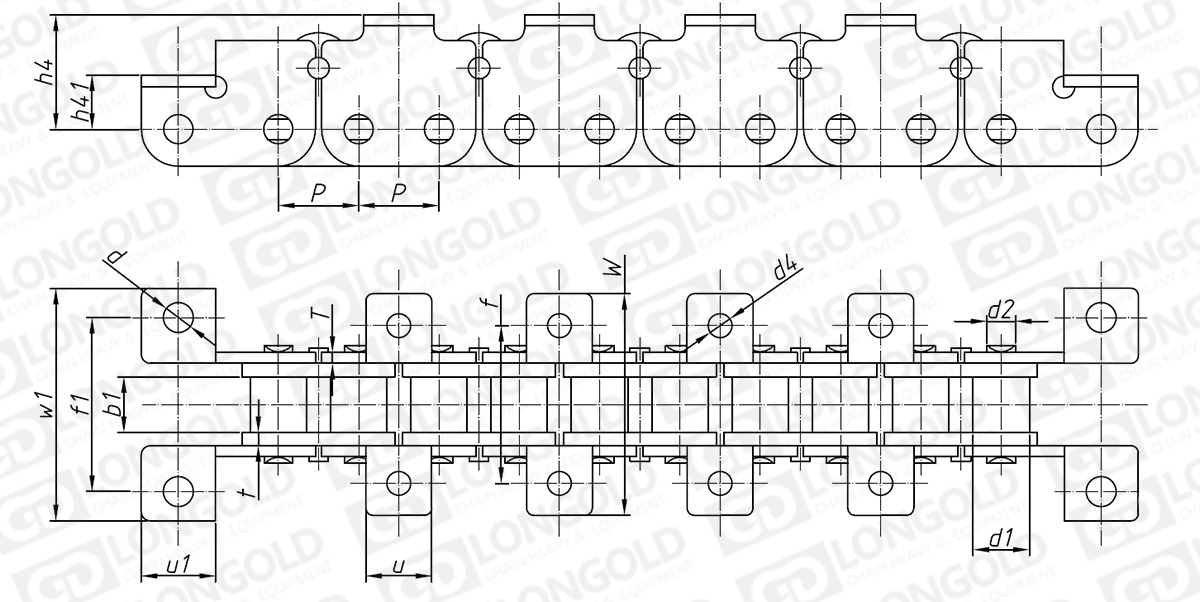

■鏈條本體及附件尺寸表

隆德鏈號	節距	滾子直徑	內節 寬度	銷軸直徑	鏈板厚度	拖板尺寸											其他技術參數	PDF圖紙	DXF圖紙
	節距	滾子直徑	內節 寬度	銷軸直徑	鏈板厚度	托板高度	托板寬度	銷軸長度	托板跨度	托板孔橫向距	托板孔直徑	接頭平臺高度	接頭平臺寬度	接頭平臺跨度	接頭孔橫向距	接頭孔直徑
	P	d1	b1	d2	t/T	托板高度	托板寬度	銷軸長度	托板跨度	托板孔橫向距	托板孔直徑	接頭平臺高度	接頭平臺寬度	接頭平臺跨度	接頭孔橫向距	接頭孔直徑
	P	max	min	max	max	h4	U	L	W	f	d4	h41	u1	w1	f1	d
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LDHB-60	19.05	11.91	12.57	5.94	2.44	24.0	30.0	26.9	58.0	42.0	5.5	14	18	54.00	40.0	6.2	請咨詢	請咨詢	請咨詢
LDHB-100	31.75	19.05	18.90	9.53	4.00	45.0	30.0	33.5	91.0	67.0	10.0	21	30	95.00	71.0	11.0
LDHB-16B	25.40	15.88	17.02	8.28	4.00	32.0	22.0	41.1	67.6	50.8	6.2	15	23	67.60	50.8	6.2
LDHB-P23	23.0	15.88	15.75	7.92	3.00	45.0	23.0	36.1	63.5	45.5	6.2	22	21	66.18	49.0	8.2

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，詳細請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	HB	-	100	-	2L		A1
	（1）		（2）		（3）		（4）

（1）提升機拖板鏈

（2）鏈條尺寸

（3）附件安裝間隔

（4）附件種類

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
