不銹鋼帶側置滾輪短節距輸送鏈

短節距不銹鋼帶側置滾輪輸送鏈?zhǔn)菍N軸延長，在伸長部分安裝可自由轉動的滾子。側置滾子較適合將設備的更小型化。而且可安裝復數側置滾子，可將小輸送物可直接承載在輸送鏈上。不銹鋼鏈條具有良好的耐腐蝕性能，且可用于-20℃到400℃的溫度范圍，應用場合廣泛。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

短節距不銹鋼帶側置滾輪輸送鏈?zhǔn)菍N軸延長，在伸長部分安裝可自由轉動的滾子。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

可安裝復數側置滾子，可將小輸送物可直接承載在輸送鏈上。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

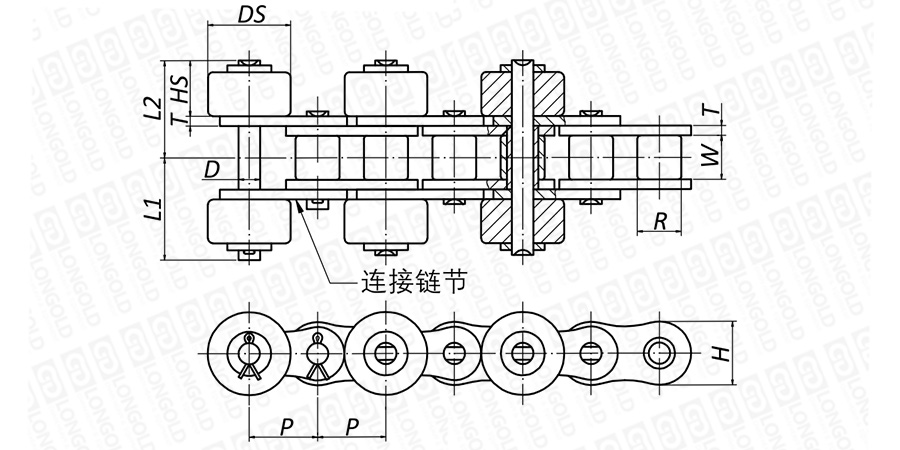

■鏈條本體結構詳見如上圖

上圖為不銹鋼帶側置滾輪短節距輸送鏈對稱型（此外還有交錯型）的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸

隆德鏈號	節距	滾子直徑	內節 內寬	鏈板		銷軸				側置滾輪		參考重量	單位鏈接數	抗拉強度	PDF圖紙	DXF圖紙
	P	R	W	厚度T	寬度H	D	L1	L2	L3	DS	HS	參考重量	單位鏈接數
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m	節/10FT
LD40-SS-SRP	12.70	7.92	7.95	1.50	12.00	3.97	9.65	17.90	19.30	15.88	7.80	0.94	240	請咨詢	請咨詢	請咨詢
LD50-SS-SRP	15.875	10.16	9.53	2.00	15.00	5.09	11.90	21.60	23.20	19.05	9.40	1.42	192
LD60-SS-SRP	19.05	11.91	12.70	2.40	18.10	5.96	15.25	27.95	30.35	22.23	12.60	2.11	160
LD80-SS-SRP	25.40	15.88	15.88	3.20	24.10	7.94	19.25	35.05	37.95	28.58	15.80	3.57	120
LD100-SS-SRP	31.75	19.05	19.05	4.00	30.10	9.54	22.85	42.55	45.65	39.69	19.00	5.56	96

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	50		RP	-	SS	-	1L		SR	-	T
	（1）		（2）		（3）		（4）		（5）		（6）

（1）鏈條尺寸

（2）鏈條本體滾子形式：S=小滾子 R=大滾子 RP=塑料大滾子

（3）鏈條規格

（4）附件安裝間隔：每一節

（5）側置滾輪種類： SR=鋼制滾子 SRP=塑料滾子 SRPE=塑料帶電滾子 SRPKV=塑料KV滾子

（6）側置滾輪安裝位置： T=交錯型 H=對稱型

訂購方法

標準包裝訂購

一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
