不銹鋼中心滾輪輸送鏈

與頂置滾子鏈相比,不銹鋼中心滾子鏈重心較低,兩側滾子同時受力,因此可實現穩定輸送。采用兩側標準滾子鏈，中間每隔兩節裝配一個大滾輪結構，用于輕型物料的輸送。使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

不銹鋼中心滾子鏈重心較低,兩側滾子同時受力,因此可實現穩定輸送。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

采用兩側標準滾子鏈，中間每隔兩節裝配一個大滾輪結構，用于輕型物料的輸送。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

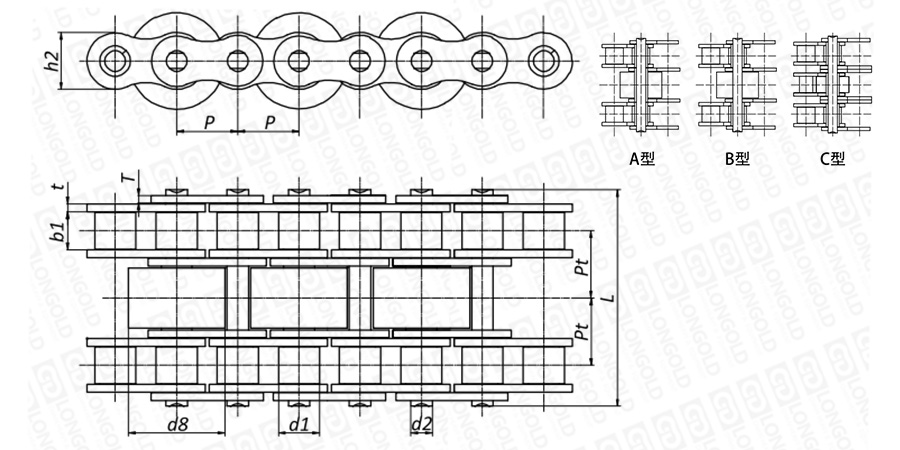

■鏈條本體結構詳見如上圖

上圖為不銹鋼中心滾輪輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體和滾輪尺寸

隆德鏈號	鏈條類型	節距	滾子直徑		內節 內寬	銷軸直徑	銷軸長度	鏈板尺寸		中心距	破斷載荷	PDF圖紙	DXF圖紙
		P	d1 max	d8 max	b1 min	d2 max	L max	h2 max	t/T max	Pt
		mm	mm	mm	mm	mm	mm	mm	mm	mm
LD08BS-L45.1-CR16-SS-3	A	12.70	8.51	16.00	7.75	4.45	45.10	11.80	1.60	13.92	請咨詢	請咨詢	請咨詢
LD08BS-L45.1-CR17-SS-3		12.70	8.51	17.00	7.75	4.45	45.10	11.80	1.60	13.92
LD08BS-L45.1-CR20-SS-3		12.70	8.51	20.00	7.75	4.45	45.10	11.80	1.60	13.92
LD12BS-L61.5-CR28-SS-3		19.05	12.07	28.00	11.68	5.72	61.50	16.00	1.85	19.46
LD12BS-L61.5-PR28-SS-3		19.05	12.07	28.00	11.68	5.72	61.50	16.00	1.85	19.46
LD60SF90-L71.5-CR28-SS-3	B	19.05	11.91	28.00	12.57	5.94	71.50	18.00	2.42	22.78
LD06BS-L33.5-CR15-SS-3		9.525	6.35	15.00	5.72	3.28	33.50	8.20	1.30	10.24
LD06BS-L33.5-PR15-SS-3		9.525	6.35	15.00	5.72	3.28	33.50	8.20	1.30	10.24
LD06BSF3-L33.5-CR15-SS-3		9.525	6.35	15.00	5.72	3.28	33.50	8.40	1.30	10.24
LD06BSF3-L33.5-PR15-SS-3		9.525	6.35	15.00	5.72	3.28	33.50	8.40	1.30	10.24
LD08BSF6-L45.1-CR20-SS-3		12.70	8.51	20.00	7.75	4.45	45.10	11.80	1.60	13.92
LD12BS-L61.5-CR31-SS-3		19.05	12.07	31.00	11.68	5.72	61.50	16.00	1.85	19.46
LD12BSF45-L61.5-CR28-SS-3		19.05	12.07	28.00	11.68	5.72	61.50	16.00	1.85	19.46
LD12BSF45-L61.5-PR28-SS-3		19.05	12.07	28.00	11.68	5.72	61.50	16.00	1.85	19.46
LD12BSF10-L61.5-CR26-SS-3	C	19.05	12.07	26.00	11.68	5.72	61.50	16.00	1.85	19.46
LD12BSF10-L61.5-CR28-SS-3	C	19.05	12.07	28.00	11.68	5.72	61.50	16.00	1.85	19.46

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

06B

L33.5

CR15

（1）

（2）

（3）

（4）

（5）

（6）

（7）

（1）鏈條尺寸

（2）滾子形式： S=小滾子

（3）鏈條本體型號

（4）銷軸尺寸

（5）中心滾輪直徑

（6）鏈條本體規格

（7）排數

訂購方法

標準包裝訂購

一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
