不銹鋼帶導輪短節距輸送鏈

本體鏈條為標準滾子鏈條，單側帶具有導向作用的滾輪。鏈條本體和鏈條本體的滾子都為不銹鋼制，具有耐腐蝕性，使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

本體鏈條為標準滾子鏈條，單側帶具有導向作用的滾輪。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

本體鏈條為標準滾子鏈條，單側帶具有導向作用的滾輪，有利于防止鏈條蛇形。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

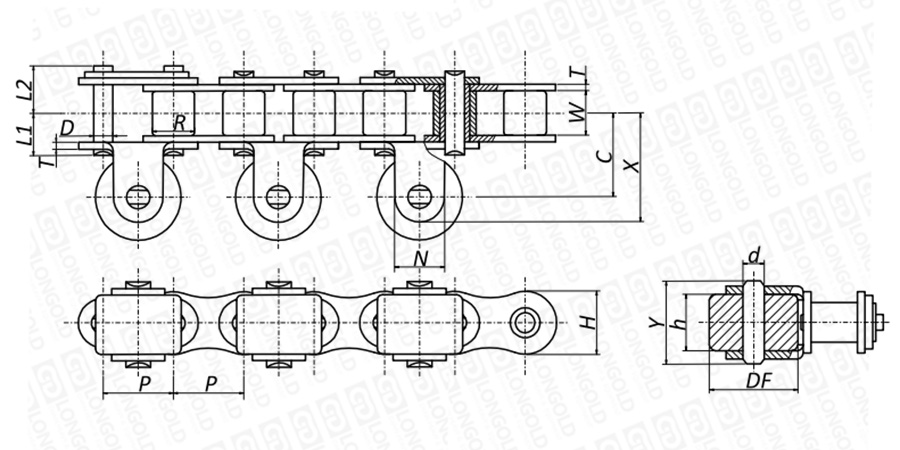

■鏈條本體結構詳見如上圖

上圖為不銹鋼帶導輪短節距輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸

隆德鏈號	節距	內節 內寬	滾子直徑	銷軸			鏈板		附件					導向滑輪		破斷載荷	PDF圖紙	DXF圖紙
	P	W	R	直徑D	L1	L2	寬H	厚T	C	X	N	Y	d	DF	h
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
LD40-SS-GR	12.70	7.95	7.92	3.97	8.25	9.95	12.00	1.50	17.45	22.20	9.50	16.50	3.97	15.88	11.05	請咨詢	請咨詢	請咨詢
LD50-SS-GR	15.875	9.53	10.16	5.09	10.30	12.00	15.00	2.00	21.15	27.50	12.70	20.60	5.09	19.05	13.75
LD60-SS-GR	19.05	12.70	11.91	5.96	12.85	14.75	18.10	2.40	25.40	33.35	15.90	25.70	5.96	22.23	17.65
LD80-SS-GR	25.40	15.88	15.88	7.94	16.25	19.25	24.10	3.20	31.75	41.30	19.10	32.50	7.94	28.58	22.50
LD100-SS-GR	31.75	19.05	19.05	9.54	19.75	22.85	30.10	4.00	41.30	54.00	25.40	39.50	9.54	39.69	27.40

注：LD40~LD60的鏈接部分是卡簧型，LD80~LD100的鏈接部分是開口型銷。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	40	-	SS	-	2L		GR
	（1）		（2）		（3）		（4）

（1）鏈條尺寸

（2）鏈條規格

（3）滾輪安裝間隔：每?jī)晒?jié)

（4）帶導向滾輪

訂購方法

標準包裝訂購

一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
