不銹鋼帶頂置滾輪短節距輸送鏈

短節距不銹鋼帶頂置滾輪輸送鏈?zhǔn)菍㈡湴逑蛏仙扉L，在伸長部分安裝可自由滾動的頂置滾子。鏈條本體的寬度尺寸比其他鏈條小，頂置滾子被兩側鏈板支撐，因此適宜需要較堅固用途的輸送設備?？墒褂脺囟确秶?20℃～400℃，可對應更廣泛溫度區域。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

不銹鋼帶頂置滾輪短節距輸送鏈?zhǔn)菍㈡湴逑蛏涎娱L，在伸長部分安裝可自由滾動的滾子。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

適宜需要較堅固用途的輸送設備。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

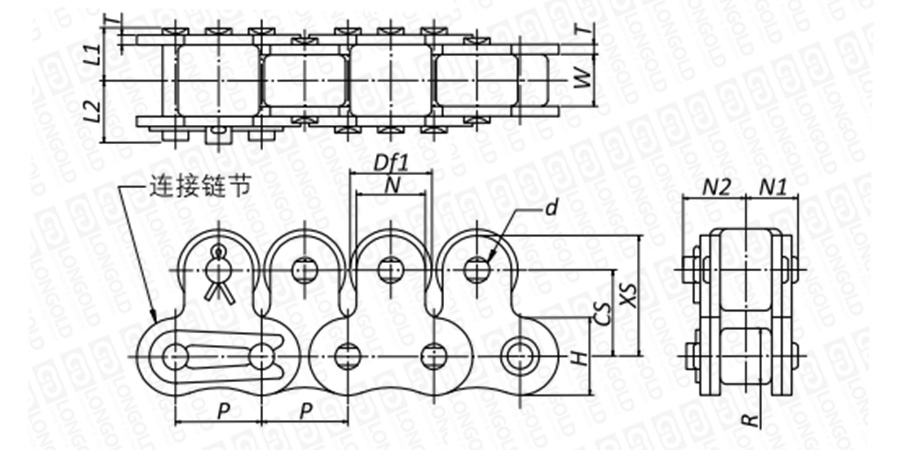

■鏈條本體結構詳見如上圖

上圖為不銹鋼帶頂置滾輪短節距輸送鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體和滾輪尺寸

隆德鏈號		節距	內節 內寬	滾子直徑	銷軸			鏈板		頂置滾輪								參考重量kg/m				破斷載荷	PDF 圖紙	DXF 圖紙
隆德鏈號		節距	內節 內寬	滾子直徑	銷軸			鏈板		頂置滾輪								頂置塑料滾子		頂置鋼制滾子
頂置塑料滾輪	頂置鋼制滾輪	P	W	R	D	L1	L2	寬度 H	厚度 T	DF1	DF2	CS	N	XS	N1	N2	d	每1個鏈節	每2個鏈節	每1個鏈節	每2個鏈節
頂置塑料滾輪	頂置鋼制滾輪	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	每1個鏈節	每2個鏈節	每1個鏈節	每2個鏈節
LD40-SS-TRP	LD40-SS-TR	12.70	7.95	7.92	3.97	8.25	9.95	12.0	1.5	11.0	15.88	12.7	9.5	17.45	8.25	9.65	3.97	0.92	0.85	1.83	1.41	請咨詢	請咨詢	請咨詢
LD50-SS-TRP	LD50-SS-TR	15.875	9.53	10.16	5.09	10.3	12.0	15.0	2.0	15.0	19.05	15.9	12.7	22.25	10.3	11.9	5.09	1.56	1.38	2.39	2.18
LD60-SS-TRP	LD60-SS-TR	19.05	12.70	11.91	5.96	12.85	14.75	18.1	2.4	18.0	22.23	18.3	15.9	26.25	12.85	15.25	5.96	2.30	2.03	3.60	3.18
LD80-SS-TRP	LD80-SS-TR	25.40	15.88	15.88	7.94	16.25	19.25	24.1	3.2	24.0	28.58	24.6	19.1	34.15	16.25	19.25	7.94	3.90	3.44	6.09	5.27
LD100-SS-TRP	LD100-SS-TR	31.75	19.05	19.05	9.54	19.75	22.85	30.1	4.0	30.0	39.69	31.8	25.4	44.50	19.75	22.85	9.54	6.06	5.41	9.30	8.85

注：1.連接鏈節的銷軸形式：LD40~LD60為卡簧型，LD80~LD100為開口銷型。

2.鏈接鏈節是兩面鉚接。

附件種類

附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	40	-	SS	-	1	-	1L		TR
	（1）		（2）		（3）		（4）		（5）

（1）鏈條尺寸

（2）鏈條規格

（3）排數

（4）滾輪安裝間隔：每一節

（5）頂置滾輪種類： TR=鋼制滾子 TRP=塑料滾子

訂購方法

標準包裝訂購

一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
