不銹鋼短節距帶頂置滾輪雙排鏈條

短節距不銹鋼帶頂置滾輪輸送鏈?zhǔn)菍㈡湴逑蛏仙扉L(zhǎng)，在伸長部分安裝可自由滾動的頂置滾子。鏈條本體的寬度尺寸比其他鏈條小，頂置滾子被兩側鏈板支撐，因此適宜需要較堅固用途的輸送設備。雙排的頂置滾輪輸送鏈有利于大型貨運更加平穩的輸送?？墒褂脺囟确秶?20℃～400℃，可對應更廣泛溫度區域。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

不銹鋼帶頂置滾輪短節距輸送鏈?zhǔn)菍㈡湴逑蛏涎娱L(zhǎng)，在伸長部分安裝可自由滾動的滾子。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

雙排的頂置滾輪輸送鏈有利于大型貨運更加平穩的輸送。

適宜需要較堅固用途的輸送設備。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

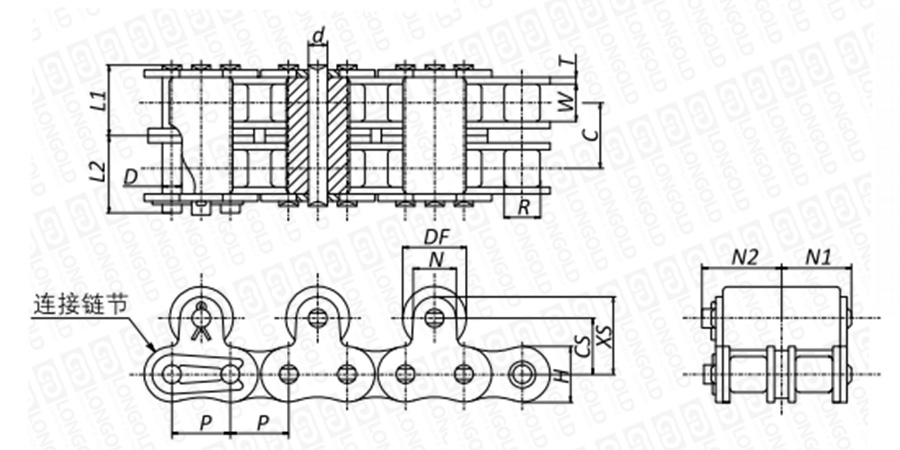

■鏈條本體結構詳見如上圖

上圖為不銹鋼短節距帶頂置滾輪雙排鏈的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體及附件尺寸

隆德鏈號	節距	內節 內寬	滾子直徑	排距	銷軸尺寸			鏈板尺寸		附件尺寸							破斷載荷	PDF圖紙
	P	W	R	C	直徑 D	L1	L2	寬度 H	厚度 T	DF	CS	XS	N	N1	N2	d
	mm	mm	mm	mm	nim	mm	mm	nm	mm	mm	mm	mm	mm	mm	mm	mm
LD40-2-SS-TR	12.70	7.95	7.94	14.40	3.97	15.45	17.15	12.00	1.50	15.88	12.70	17.45	9.50	15.45	16.95	3.97	請咨詢	請咨詢
LD50-2-SS-TR	15.875	9.53	10.16	18.10	5.09	19.35	21.15	15.00	2.00	19.05	15.90	22.25	12.70	19.35	21.15	5.09
LD60-2-SS-TR	19.05	12.70	11.91	22.80	5.96	24.25	26.25	18.10	2.40	22.23	18.30	23.25	15.90	24.25	26.75	5.96
LD80-2-SS-TR	25.40	15.88	15.88	29.30	7.94	30.90	33.90	24.10	3.20	28.58	24.60	34.15	19.10	30.90	33.90	7.94
LD100-2-SS-TR	31.75	19.05	19.05	35.80	9.54	37.70	40.80	30.10	4.00	39.69	31.80	44.50	25.40	37.70	40.80	9.54

注：1.每一個鏈節都安裝頂置滾輪時，DF尺寸會發生變化。

2.可使用A系列雙排鏈條對應的鏈輪。

3.每偶數節安裝頂置滾輪時，若未特殊指定，頂置滾輪均安裝在外鏈節上。

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	40	-	2	-	SS	-	1L	TR
	（1）		（2）		（3）		（4）	（5）

（1）鏈條尺寸

（2）排數

（3）鏈條規格

（4）滾輪安裝間隔：每一節

（5）頂置滾輪種類： TR=鋼制滾子 TRP=塑料滾子

訂購方法

標準包裝訂購

一般按標準包裝（10Ft=3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
