不銹鋼空心銷軸鏈N1型

不銹鋼空心銷軸鏈，根據客戶的要求可以自由附加或取下銷軸、橫桿等附件使用。材質為不銹鋼，具有防銹，耐腐蝕的特殊性能，可用于特殊場合。可使用溫度范圍：-20℃～400℃。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

空心銷軸可以安裝棒或其他附件使用，附件或橫桿可插入鏈條任一鏈節而無需拆卸鏈條。

附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

所有銷軸都是空心的，具有可自由調整附件安裝位置的優點。適用于低速，低載荷而對耐力要求不是很高的情況。

即便是鏈條安裝在裝置上的，更換、清掃附件、變更安裝間隔也是相對更加容易。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

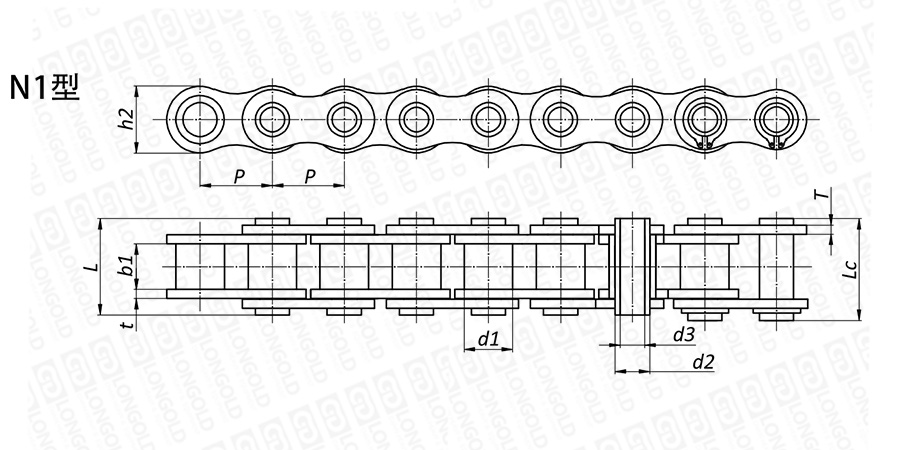

■鏈條本體結構詳見如上圖

上圖為不銹鋼空心銷軸鏈N1型的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸

隆德鏈號	節距	套筒直徑	內節 內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	參考重量	破斷載荷	PDF圖紙	DXF圖紙
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LD40-HP-B-SS	12.70	7.95	7.85	5.63	4.00	16.50	17.60	12.00	1.50	0.55	請咨詢	請咨詢	請咨詢
LD50-HP-B-SS	15.875	10.16	9.40	7.03	5.13	20.70	21.90	15.09	2.03	0.92
LD60-HP-B-SS	19.05	11.91	12.70	8.31	6.00	25.80	26.80	18.00	2.42	1.31
LD60F6-HP-B-SS	19.05	11.91	12.70	8.31	5.00	25.80	26.80	18.00	2.42	1.40
LD80-HP-B-SS	25.40	15.88	15.75	11.40	8.05	32.50	33.80	24.00	3.25	2.29
LD08BF5-HP-B-SS	12.70	8.51	7.75	6.30	4.50	16.80	18.00	12.00	1.60	0.63
LD10B-HP-SS	15.875	10.16	9.65	5.94	4.04	19.30	20.50	14.70	1.70	0.87
LD10BF3-HP-B-SS	15.875	10.16	9.65	7.02	5.13	19.05	20.50	14.70	1.70	0.87
LD12B-HP-SS	19.05	12.07	11.68	6.50	4.00	21.60	22.80	15.90	1.85	1.12
LD16B-HP-SS	25.40	15.88	17.02	8.28	4.20	35.20	36.50	21.00	4.15/3.10	2.50
LD16BF1-HP-SS	25.40	15.88	12.70	9.53	7.05	30.80	32.20	23.00	4.15/3.10	2.30
LD-P35-HP-SS	35.00	20.00	16.00	13.35	10.20	30.40	31.60	26.30	2.50	2.13
LD-P41.75F1-HP-SS	41.75	17.10	20.20	11.11	8.20	35.70	39.00	21.65	3.10	1.60
LD-P41.75F3-HP-SS	41.75	17.00	20.50	11.00	8.30	36.00	39.50	21.40	3.00	1.64
LDHB-P50.8-HP-SS	50.80	30.00	10.50	11.40	8.20	27.40	28.60	26.00	3.10	2.60

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	08B		F5		HP	-	B	-	SS
	（1）		（2）		（3）		（4）		（5）

（1）鏈條尺寸

（2）鏈條型號

（3）空心銷軸鏈

（4）套筒鏈

（5）鏈條規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
