不銹鋼空心銷軸鏈N2型

不銹鋼空心銷軸鏈，根據客戶的要求可以自由附加或取下銷軸、橫桿等附件使用。材質為不銹鋼，具有防銹，耐腐蝕的特殊性能，可用于特殊場合。可使用溫度范圍：-20℃～400℃。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

空心銷軸可以安裝棒或其他附件使用，附件或橫桿可插入鏈條任一鏈節而無需拆卸鏈條。

附件負荷均等加以兩側鏈板。在強度方面具有優勢，鏈條運行時不易引起蛇行。

可使用溫度范圍：-20℃～400℃，可對應更廣泛溫度區域。

所有銷軸都是空心的，具有可自由調整附件安裝位置的優點。適用于低速，低載荷而對耐力要求不是很高的情況。

即便是鏈條安裝在裝置上的，更換、清掃附件、變更安裝間隔也是相對更加容易。

可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

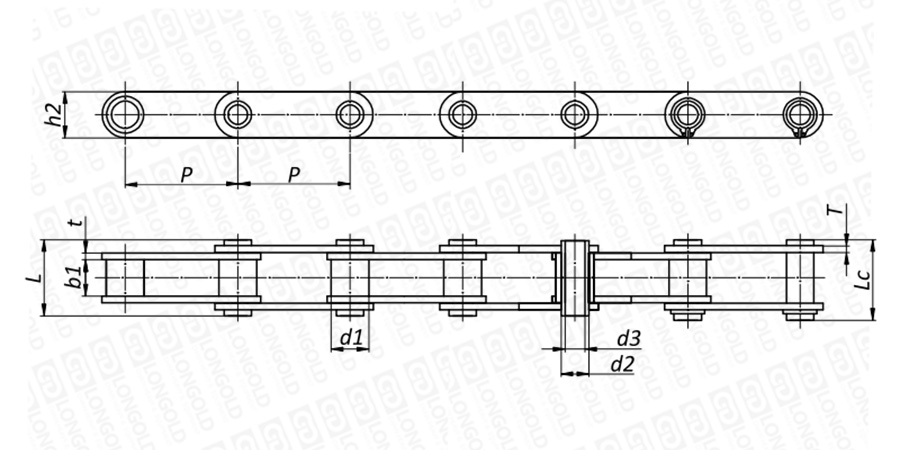

■鏈條本體結構詳見如上圖

上圖為不銹鋼空心銷軸鏈N2型的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸

隆德鏈號	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	參考重量	破斷載荷	PDF圖紙	DXF圖紙
	節距	套筒直徑	內節內寬	銷軸直徑		銷軸長度		內鏈板高度	鏈板厚度	參考重量
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	q
	P	d1 max	b1 min	d2 max	d3 min	L max	Lc max	h2 max	t/T max	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LDHB-P25.4F6-HP-SS	25.40	16.00	8.00	6.05	4.20	19.20	20.20	12.00	2.03	0.90	請咨詢	請咨詢	請咨詢
LDHB-P50F4-SS	50.00	30.00	10.00	11.60	8.20	26.60	28.40	25.40	3.00	1.47
LDHB-P50F8-SS	50.00	25.00	11.20	8.95	6.30	26.00	26.70	20.20	2.50	1.79
LDHB-P50.8F13-SS	50.80	30.60	13.25	11.40	8.20	30.50	31.70	25.50	3.10	1.66
LDHB-P50.8F21-SS	50.80	30.00	10.00	11.60	8.20	26.60	28.40	25.40	3.00	1.46
LDHB-P50.8F42-SS	50.80	30.00	10.00	11.60	8.00	26.60	30.00	25.40	3.00	2.00
LDHB-P50.8F3-SS	50.80	30.00	10.50	11.20	8.20	27.40	28.60	26.00	3.10	1.80
LDHB-P63F6-HP-SS	63.00	30.00	10.00	11.70	8.20	26.70	28.10	26.50	3.10	2.09
LDHB-P100F7-HP-SS	100.00	30.00	10.00	11.50	8.20	26.50	27.70	25.50	3.00	1.28
LD-P50-HP-SS	50.00	30.00	10.50	11.40	8.20	27.40	28.60	26.00	3.10	2.24
LD-P50.8F31-HP-SS	50.80	30.00	10.50	11.40	.20	27.40	28.60	26.00	3.10	1.60

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	16B		F1		HP	-	SS
	（1）		（2）		（3）		（4）

（1）鏈條尺寸

（2）鏈條型號

（3）空心銷軸鏈

（4）鏈條規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
