不銹鋼板式鏈AL系列

僅用鏈板和銷子構成的鏈條，又被稱為平衡鏈。采用相當于SUS304不銹鋼材質具有較高耐腐蝕性?？墒褂脺囟葏^(qū)域從-20°C到400°C，可對應更廣泛溫度區域。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

板式鏈條僅由構成鏈板和銷子。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

可使用溫度區域從-20°C到400°C，可對應更廣泛溫度區域。

能夠在惡劣的工作環境下工作，如灰塵、油污等環境中，依然保持良好的性能。適用各類環境，耐腐蝕性，耐藥品性，耐熱性，耐寒性優異。

AL系列板式鏈?zhǔn)且环N輕系列板式鏈，適于直線往返傳動結構。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

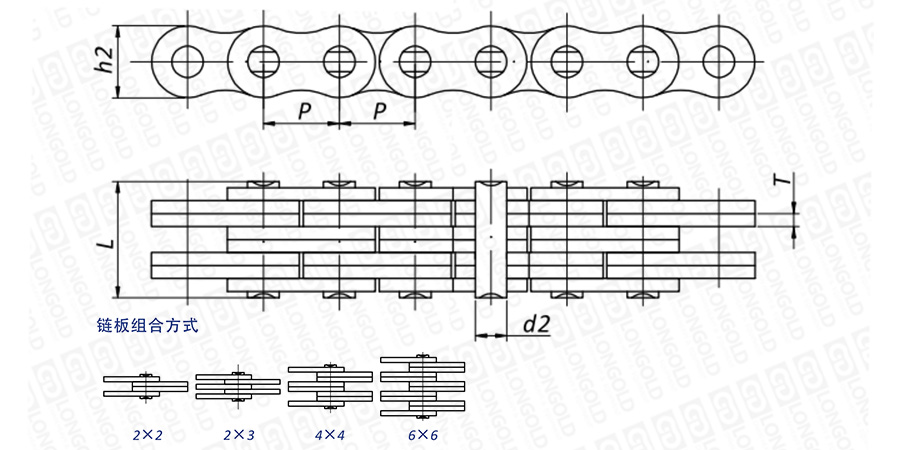

■鏈條結構詳見如上圖

上圖為不銹鋼板式鏈AL系列的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板厚度	鏈板高度	銷軸直徑	銷軸長度	抗拉強度	PDF圖紙	DXF圖紙
	P		T max	h2 max	d2 max	L max
	mm		mm	mm	mm	mm
AL422-SS	12.70	2×2	1.52	9.70	3.96	8.50	請咨詢	請咨詢	請咨詢
AL444-SS		4×4				14.90
AL466-SS		6×6				20.50
AL522-SS	15.875	2×2	2.00	12.90	5.08	10.70
AL544-SS		4×4				19.00
AL566-SS		6×6				27.10
AL622-SS	19.05	2×2	2.40	15.50	5.94	12.50
AL644-SS		4×4				22.40
AL666-SS		6×6				32.10
AL822-SS	25.40	2×2	3.20	20.50	7.92	16.50
AL844-SS		4×4				29.40
AL866-SS		6×6				42.40
AL1022-SS	31.75	2×2	4.00	26.00	9.52	20.30
AL1044-SS		4×4				36.70
AL1066-SS		6×6				52.60
AL1222-SS	38.10	2×2	4.90	31.00	11.10	25.40
AL1244-SS		4×4				45.20
AL1266-SS		6×6				65.00
AL1422-SS	44.45	2×2	5.60	36.50	12.70	28.60
AL1444-SS		4×4				50.60
AL1466-SS		6×6				73.40
AL1622-SS	50.80	2×2	6.40	41.60	14.21	32.50
AL1644-SS		4×4				58.00
AL1666-SS		6×6				84.40

型號表示例

AL		4	-	22	-	SS
（1）		（2）		（3）		（4）

（1）鏈條系列

（2）鏈條尺寸

（3）鏈板組合方式：22=2×2

（4）鏈條本體規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
