不銹鋼板式鏈BL系列

僅用鏈板和銷子構成的鏈條，又被稱為平衡鏈。采用相當于SUS304不銹鋼材質具有較高耐腐蝕性?？墒褂脺囟葏^(qū)域從-20°C到400°C，可對應更廣泛溫度區域。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

板式鏈條僅由構成鏈板和銷子。鏈板被銷子連接起來，承受鏈板受到的張力。

外鏈板和銷子為過盈配合，銷子為鉚接，內鏈板、中鏈板和銷子為滑動配合。

可使用溫度區域從-20°C到400°C，可對應更廣泛溫度區域。

能夠在惡劣的工作環境下工作，如灰塵、油污等環境中，依然保持良好的性能。適用各類環境，耐腐蝕性，耐藥品性，耐熱性，耐寒性優異。

可以承受較重的負荷，適合用于起重、牽引等需要傳遞較大力量的場合。

在叉車的提升機構中，依靠板式鏈來實現貨物的升降操作；在一些大型起重機中，板式鏈用于承受重物的重量并完成起吊動作。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

不銹鋼鏈輪的型號包括非標鏈輪（根據客戶圖紙定制）和標準鏈輪（美標和公制）。

在選擇不銹鋼鏈輪時，需要考慮安裝尺寸、速比、扭力和設備用途等因素。

當速比低時，使用高齒數鏈輪可以減少鏈節的轉動量、鏈條的拉伸負荷和軸承的負荷。

產品廣泛應用于社會設施、起重與叉車行業、建筑行業、機械工程、電子行業 以及汽車生產行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

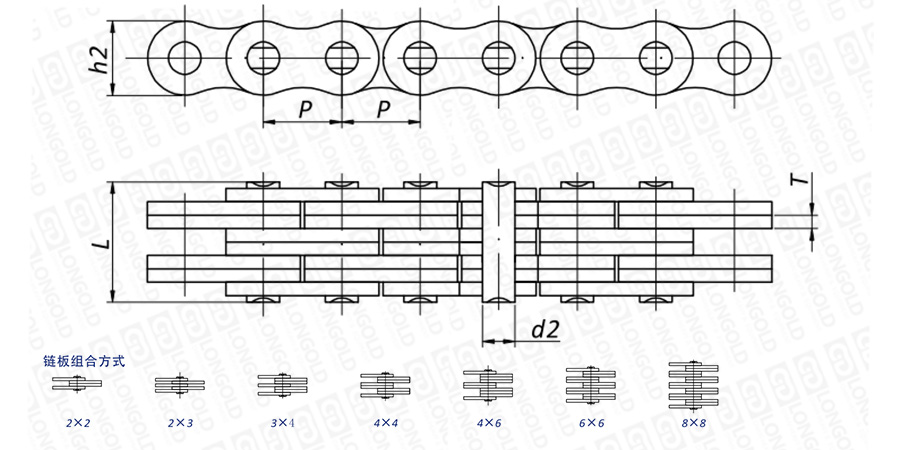

■鏈條結構詳見如上圖

上圖為不銹鋼板式鏈BL系列的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■鏈條尺寸

隆德鏈號	ANSI鏈號	節距	鏈板組合	鏈板厚度	鏈板高度	銷軸直徑	銷軸長度	抗拉強度	PDF圖紙	DXF圖紙
		P		T max	h2 max	d2 max	L max
		mm		mm	mm	mm	mm
LH0822SS	BL422SS	12.70	2×2	2.00	12.90	5.08	10.70	請咨詢	請咨詢	請咨詢
LH0823SS	BL423SS		2×3				12.80
LH0834SS	BL434SS		3x4				16.80
LH0844SS	BL444SS		4x4				19.20
LH0846SS	BL446SS		4x6				23.00
LH0866SS	BL466SS		6x6				27.10
LH0888SS	BL488SS		8x8				35.40
LH1022SS	BL522SS	15.875	2×2	2.400	15.000	5.940	12.50
LH1023SS	BL523SS		2×3				149.00
LH1034SS	BL534SS		3x4				20.00
LH1044SS	BL544SS		4x4				22.40
LH1046SS	BL546SS		4x6				27.40
LH1066SS	BL566SS		6x6				32.10
LH1088SS	BL588SS		8x8				42.00
LH1222SS	BL622SS	19.05	2×2	3.20	18.10	7.92	16.40
LH1223SS	BL623SS		2×3				19.70
LH1234SS	BL634SS		3x4				26.20
LH1244SS	BL644SS		4x4				29.40
LH1246SS	BL646SS		4x6				35.70
LH1266SS	BL666SS		6x6				42.40
LH1288SS	BL688SS		8x8				55.80
LH1622SS	BL822SS	25.40	2×2	4.000	24.100	9.520	20.30
LH1623SS	BL823SS		2×3				24.30
LH1634SS	BL834SS		3x4				32.60
LH1644SS	BL844SS		4x4				36.70
LH1646SS	BL846SS		4x6				44.70
LH1666SS	BL866SS		6x6				52.60
LH1688SS	BL888SS		8x8				69.00
LH2022SS	BL1022SS	31.75	2×2	4.90	30.10	11.10	25.10
LH2023SS	BL1023SS		2×3				30.00
LH2034SS	BL1034SS		3x4				40.20
LH2044SS	BL1044SS		4x4				45.20
LH2046SS	BL1046SS		4x6				55.00
LH2066SS	BL1066SS		6x6				65.00
LH2088SS	BL1088SS		8x8				84.80
LH2422SS	BL1222SS	38.10	2×2	2.400	15.000	5.940	28.00
LH2423SS	BL1223SS		2×3				33.70
LH2434SS	BL1234SS		3x4				44.80
LH2444SS	BL1244SS		4x4				50.60
LH2446SS	BL1246SS		4x6				61.70
LH2466SS	BL1266SS		6x6				73.40
LH2488SS	BL1288SS		8x8				96.00
LH2822SS	BL1422SS	44.45	2×2	3.20	18.10	7.92	31.70
LH2823SS	BL1423SS		2×3				38.20
LH2834SS	BL1434SS		3x4				51.20
LH2844SS	BL1444SS		4x4				57.50
LH2846SS	BL1446SS		4x6				70.50
LH2866SS	BL1466SS		6x6				83.30
LH2888SS	BL1488SS		8x8				109.50
LH3222SS	BL1622SS	50.80	2×2	4.000	24.100	9.520	36.80
LH3223SS	BL1623SS		2×3				44.40
LH3234SS	BL1634SS		3x4				59.40
LH3244SS	BL1644SS		4x4				67.00
LH3246SS	BL1646SS		4x6				82.40
LH3266SS	BL1666SS		6x6				97.60
LH3288SS	BL1688SS		8x8				128.10

型號表示例

BL		4	-	22	-	SS
（1）		（2）		（3）		（4）

（1）鏈條系列

（2）鏈條尺寸

（3）鏈板組合方式：22=2×2

（4）鏈條本體規格

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存，1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
