不銹鋼A系列直板滾子鏈三排

鏈板為平板形狀，在某些方向上的強度和剛性可能相對較為一致。在承受拉力、壓力等載荷時，直板的受力分布相對較為均勻。三排滾子鏈相比單排或雙排滾子鏈，三排結構意味著有更多的滾子與鏈輪接觸，能夠分擔更大的載荷，適用于需要傳遞較大功率和負荷的場合，例如重型機械設備、大型輸送系統等。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
應用
潤滑方式

不銹鋼滾子鏈的套筒和滾子均使用冷擠壓成型，鏈板多道冷軋硬化，這些工藝保證了隆德的不銹鋼滾子鏈抗拉強度指標。

三排結構意味著有更多的滾子與鏈輪接觸，能夠分擔更大的載荷。

不銹鋼傳動鏈條具有出色的耐腐蝕性，但是與鋼鐵鏈條相比，強度（最大容許張力）降低至1/8以下。

采用相當于SUS304不銹鋼材質具有較高耐腐蝕性，可使用于水里中、酸性以及堿性的腐蝕性環境。

可使用溫度區域從-20°C到400°C，可對應更廣泛溫度區域。

能夠在惡劣的工作環境下工作，如灰塵、油污等環境中，依然保持良好的性能。適用各類輸送環境，耐腐蝕性，耐藥品性，耐熱性，耐寒性?xún)?yōu)異。

滾子的設計使得鏈條在運行時滾動摩擦，減少了摩擦力，降低了運行噪音，同時使輸送過程更加平穩。

鏈條的節距精度高，可以實現準確的定位和輸送，滿足對輸送精度要求較高的生產工藝。

適用于需要傳遞較大功率和負荷的場合，例如重型機械設備、大型輸送系統等。

在長時間運行過程中不易變形和斷裂，保證了輸送的穩定性和可靠性。

根據客戶需求來定制鏈輪，關于鏈輪的材質、齒數以及輪轂等，詳情請咨詢隆德技術人員。

產品廣泛應用于社會設施、食品行業、包裝行業、機械工程、電子行業 、醫療行業以及物流運輸行業。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

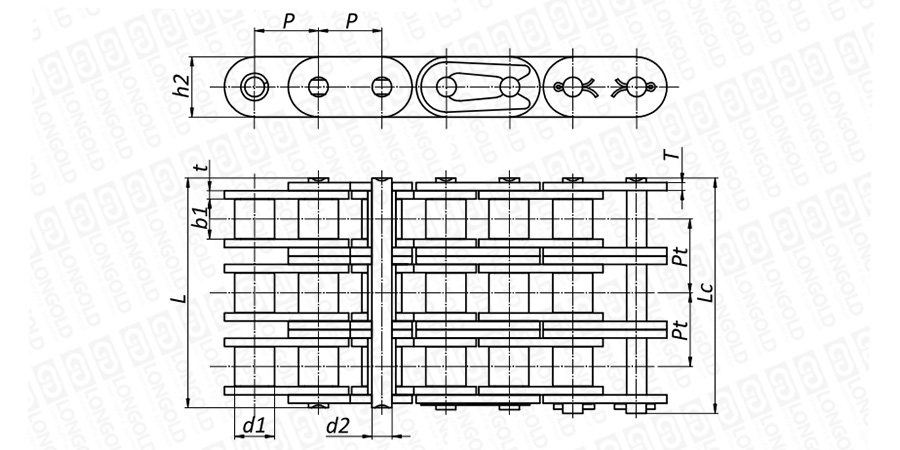

■鏈條本體結構詳見如上圖

上圖為三排不銹鋼短節距A系列直板滾子鏈本體的結構圖。

可根據客戶的需求，定制附件的種類以及安裝間隔，詳細請咨詢隆德技術人員。

■本體尺寸

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	排距	每米長重	破斷載荷	PDF圖紙	DXF圖紙
	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		內鏈板高度	鏈板厚度	排距	每米長重
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	t/T max	Ft	q
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	t/T max	Ft	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
LDC08ASS-3	12.70	7.95	7.85	3.96	45.40	46.60	12.00	1.50	14.38	2.30	請咨詢	請咨詢	請咨詢
LDC10ASS-3	15.875	10.16	9.40	5.08	57.00	58.50	15.09	2.03	18.11	3.30
LDC12ASS-3	19.05	11.91	12.57	5.94	71.50	73.30	18.00	2.42	22.78	5.40
LDC16ASS-3	25.40	15.88	15.75	7.92	91.70	95.10	24.00	3.25	29.29	9.10
LDC20ASS-3	31.75	19.05	18.90	9.53	112.20	116.30	30.00	4.00	35.76	13.56
LDC24ASS-3	38.10	22.23	25.22	11.10	141.40	145.20	35.70	4.80	45.44	20.43
LDC28ASS-3	44.45	25.40	25.22	12.70	152.20	156.80	41.00	5.60	48.87	25.23
LDC32ASS-3	50.80	28.58	31.55	14.27	181.80	186.60	47.80	6.40	58.55	34.12

附件種類

附件是為了將夾具安裝在鏈條上的零部件?？筛鶕?jù)客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

關于附件種類，請咨詢隆德技術人員。

型號表示例·訂購方法

型號表示例

LD	C08A		SS	-	3
	（1）		(2)		（3）

（1）鏈條型號

（2）鏈條規格

（3）排數

訂購方法

標準包裝訂購

一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購?；蛘?/span>咨詢隆德技術人員。
