鏈輪UCC系列

UCC系列鏈輪是注塑分體式結構，一種在注塑工藝下生產的、采用分體式設計的鏈輪。適用于：UCC系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鋅鋼。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈板張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈板在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

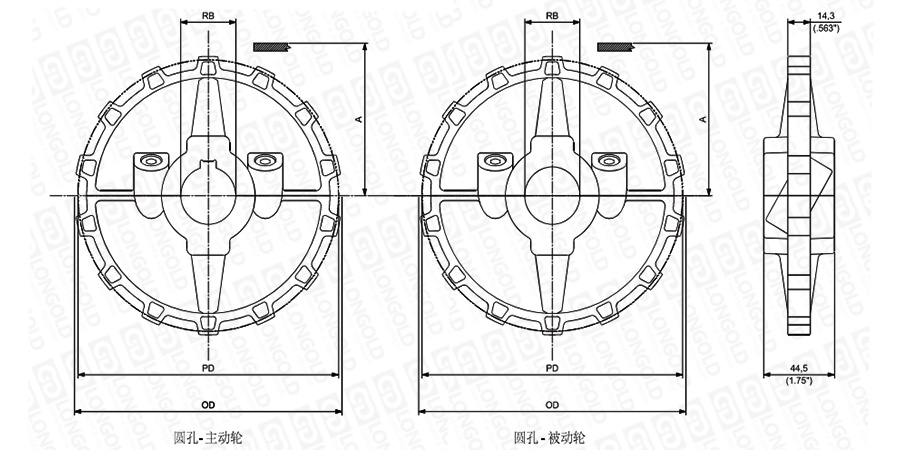

■鏈輪結構詳見如上圖

上圖為鏈輪UCC系列的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		主動輪	被動輪	Kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	RB		Kg	lbs
12	147.21	5.796	146.80	5.780	67.30	2.650	30	-	UCCST1230	UCCSF1230	0.36	0.80	請咨詢	請咨詢
							35	-	UCCST1235	UCCSF1235	0.35	0.77
							40	-	UCCST1240	UCCSF1240	0.34	0.75
							-	1	UCCST12254	UCCSF12254	0.37	0.82
							-	_{1 3/16}	UCCST12301	UCCSF12301	0.36	0.79
								_{1 1/4}	UCCST12317	UCCSF12317	0.36	0.79
								_{1 3/8}	UCCST12349	UCCSF12349	0.34	0.76
								_{1 7/16}	UCCST12365	UCCSF12365	0.35	0.76
							-	_{1 1/2}	UCCST12381	UCCSF12381	0.34	0.76
14	171.22	6.741	170.20	6.701	79.30	3.122	30	-	UCCST1430	UCCSF1430	0.44	0.97
							35	-	UCCST1435	UCCSF1435	0.43	0.95
							40	-	UCCST1440	UCCSF1440	0.42	0.92
							-	1	UCCST14254	UCCSF14254	0.44	0.98
							-	_{1 3/16}	UCCST14301	UCCSF14301	0.44	0.96
								_{1 1/4}	UCCST14317	UCCSF14317	0.46	1.01
								_{1 3/8}	UCCST14349	UCCSF14349	0.43	0.94
								_{1 7/16}	UCCST14365	UCCSF14365	0.43	0.94
							-	_{1 1/2}	UCCST14381	UCCSF14381	0.43	0.94

注：圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

型號表示例

UCC		ST		12		30
（1）		（2）		（3）		（4）

（1）系列

（2）主動輪

（3）齒數：12齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
