1 1/4"節距重載轉彎網帶 2556 HTB系列

1"節距重載鏈板 USPM系列具有出色的平整度與制造精度，低摩擦系數使產品在邊緣過渡十分輕松。全封閉表面，即便在與鏈輪嚙合時，模塊間也沒有縫隙。特別適用于玻璃制品，小體積產品及不穩定的容器（例如PET花瓣底瓶）。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
鏈板組裝
鏈板拆分
注意事項
材質特性

裝配徑向軸承，分體式導向系統，在轉彎段吸收徑向力且防止倒翻。

外側模塊采用加強型的鉸鏈與面積更大的橫截面，可提供緊湊轉彎半徑的形式（SR）：內側模塊加強型設計；轉彎內徑與網帶寬度比例可達1.2。

外側鉸鏈“防呆設計”，避免拼裝錯誤，導向系統適用于44mm間隙的輸送機架。

在輸送機上將兩端鏈板的端部相互靠近。

將鏈板一側的銷軸插入另一條鏈板相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在鏈板下方連接處使用安裝銷。

從邊緣開始，把鉸鏈按進所有貫穿鏈板相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被鏈板的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送鏈板的組裝符合設備要求和制造商的指導，安裝時要保證鏈板的張緊度適中，過松會導致鏈板打滑、跑偏，影響輸送效率；過緊則會增加鏈板的張力，可能導致鏈板過早損壞。

在組裝鏈板完成前，檢查鏈板上是否有雜物、油污等，如有應及時清理，以免影響鏈板的正常運行和產品質量。檢查鏈板的連接件、緊固件是否牢固，驅動裝置是否正常工作。

定期對輸送鏈板進行清潔，去除鏈板上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。

技術參數

點擊圖片放大

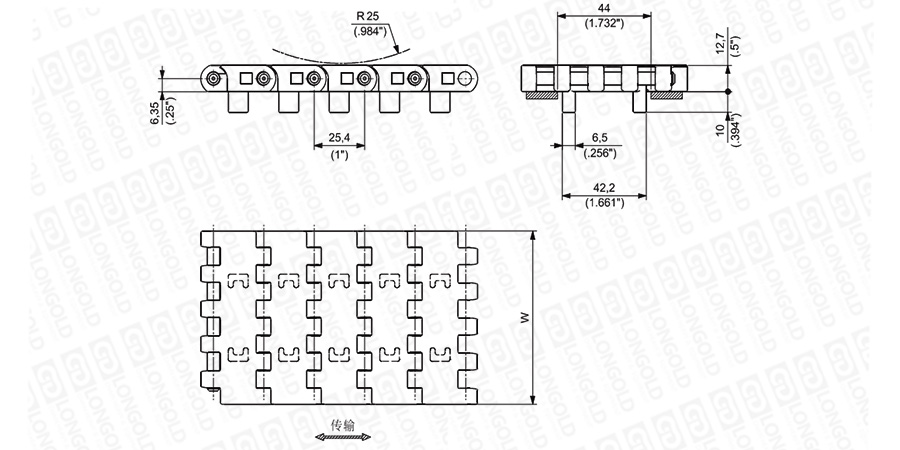

■鏈板結構詳見如上圖

上圖為1 1/4"節距重載轉彎網帶 2556 HTB系列，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■鏈板尺寸表

材質		型號	寬度		內徑				重量		PDF圖紙	DXF圖紙
材質			W		內徑 Ri		中徑 Rm		重量
模塊	銷軸		mm	inch	mm	inch	mm	inch	kg/m	lbs/ft
高性能均聚聚甲醛（UP）	PBT	LD2556HTB-UP0255	255	10.04	472.5	18.60	600	23.62	3.24	2.18	請咨詢	請咨詢
		LD2556HTB-UP0340	340	13.39	630.0	24.80	800	31.50	3.97	2.67
		LD2556HTB-UP0425	425	16.73	787.3	31.00	1000	39.37	4.70	3.16
		LD2556HTB-UP0510	510	20.08	945.0	37.21	1200	47.24	5.43	3.65
		LD2556HTB-UP0595	595	23.43	1102.5	43.41	1400	55.12	6.16	4.14
		LD2556HTB-UP0680	680	26.77	1260.0	49.61	1600	62.99	6.90	4.64
		LD2556HTB-UP0765	765	30.12	1417.5	55.81	1800	70.87	7.63	5.13
		LD2556HTB-UP0850	850	33.46	1575.0	62.01	2000	78.74	8.36	5.62

型號表示例

LD	2556HTB	UP	0255
	（1）	（2）	（3）

（1）系列

（2）高性能均聚聚甲醛

（3）寬度尺寸

鏈板應用

輸送產品			食品/飲料/灌裝應用			特殊應用
輸送產品			易拉罐（2-3片）	PET瓶	玻璃瓶	烘焙	紙包裝/紙板箱
轉彎網帶1 1/4"節距	鏈板/網帶	2556HTB系列	包裝產品輸送	包裝產品輸送	包裝產品輸送	輸送線	輸送線
