BTL錐套適配器

外圓可以裝在輪轂的直孔內，它的內孔為錐孔；BTL錐套可以很方便的裝在錐孔過渡套內，通過擰緊聯結螺釘，外圓漲開與輪轂配合，同時錐套的內孔與傳動軸緊貼以傳遞扭矩。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
BTL錐套材質
BTL錐套優點
應用

拆裝便捷、結構緊湊、標準化程度高。

通過錐面壓緊達到高同心度和無間隙配合，從而有效提高了傳動效率。

耐沖擊、壽命長、可靠性好。適宜在啟動、換向頻繁、重載荷和其它沖擊劇烈的場合應用。

通用性好，應用面廣。僅用少數規格即能滿足各種傳動件與不同直徑的軸的聯結要求。

易標準化、系列化，適于大規模專業化。

材質為優質結構鋼。

普通錐套與其他傳動件組合使用時，在啟動、換向頻繁的場合，由于沖擊載荷大會造成內孔及鍵槽的損壞，精度降低，嚴重時使整個傳動零件報廢。

采用了BTL錐套后，就會大大減少這種現象的發生，即使出現內孔及鍵槽損壞的情況，只要取下錐套，更換一個相同規格的錐套就可以恢復使用。

大大提高傳動件的使用壽命并降低了維修費用。

BTL錐套廣泛用于皮帶輪、同步帶輪、鏈輪、齒輪、傘齒輪、聯軸器、滾筒、滑輪、攪拌器、葉輪、風扇以及其它需要與軸聯結的產品上。

技術參數

點擊圖片放大

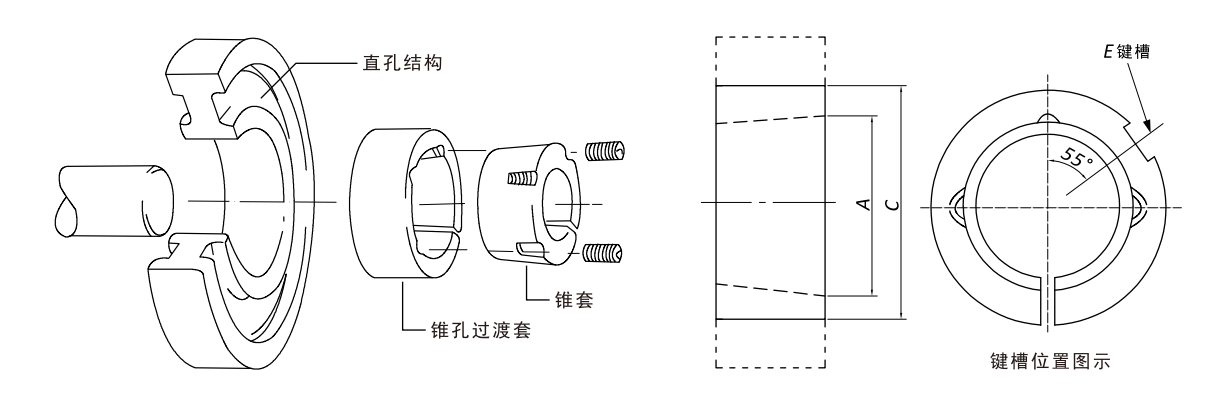

■產品本體結構詳見如上圖

上圖為BTL錐套適配器尺寸圖。

■尺寸表

錐套過渡套型號	BTL錐套型號	錐套尺寸							參考重量
		A	B	C	D			E
		A	B	C	HT200鑄件	HT300鑄件	鋼件	鍵槽
		inch	inch	inch	inch	inch	inch	inch	lbs
1215B	1215	1 7/8	1 1/2	2 3/8	3 5/8	3 3/8	3 1/4	1/4×1/8	0.7
1615B	1615	2 1/4	1 1/2	2 3/4	4	3 3/4	3 1/2	3/8×1/8	0.9
2517B	2517	3 3/8	1 3/4	4 1/8	5 7/8	5 1/2	5	5/8×1/8	2.2
2525B	2525	3 3/8	2 1/2	4 1/8	5 1/2	5 1/4	5	5/8×1/8	3.2
3030B	3030	4 1/4	3	5 1/8	7 3/8	6 7/8	6 1/4	3/4×3/16	5.8
3535B	3535	5	3 1/2	6 1/4	9 1/8	8 3/8	7 7/8	7/8×3/16	11.3
4040B	4040	5 3/4	4	7 1/4	11 1/8	10 1/8	9 3/8	1×3/16	17.3
4545B	4545	6 3/8	4 1/2	7 7/8	12	11	10 1/4	1×3/16	21.9

型號與承載能力

型號-系列型號

根據錐套的承載能力，將錐套型號分為三大系列。如下表所示：

系列	型號	形式
輕型	1008-3030	兩個半圓光孔用以安裝錐套螺釘一個半圓螺釘用以拆卸錐套

中型	3535-5050	三個半圓光孔用以安裝錐套螺釘兩個半圓螺釘用以拆卸錐套

重型	6050-120100	四個半圓光孔用以安裝錐套螺釘兩個半圓螺釘用以拆卸錐套

額定承載能力

下表為普通BTL錐套型號和扭矩參數：

錐套型號	額定扭矩		錐套型號	額定扭矩
錐套型號	lbf·in	N·m	錐套型號	lbf·in	N·m
1008	1200	136	3020	24000	2710
1108	1300	147	3030	24000	2710
1210	3600	407	3535	44800	5060
1215	3600	407	4040	77300	8740
1310	3850	435	4545	110000	12400
1315	3850	435	5050	126000	14200
1610	4300	486	6050	282000	31900
1615	4300	486	7060	416000	47000
2012	7150	808	8065	456000	51500
2517	11600	1310	10085	869000	98200
2525	11600	1310	120100	1520000	172000

安裝說明

1.安裝	BTL錐套型號	螺釘擰緊力矩	螺栓
①.對BTL錐套的孔及錐面進行清理、去油，同時清理輪體的錐孔，將BTL錐套從輪轂側裝入輪體，并對齊螺栓孔(半螺紋孔須與半卸孔對齊)。 ②.在平頭螺栓上滴少量潤滑油(適用于1008-3030錐套)，或帶帽螺釘(適用于3535以上到5050錐套)并擰入，但不擰緊。 ③.對軸清潔、去油，將裝配好BTL錐套的輪體裝到軸上，并固定到需要的位置。 ④.有鍵的，要先將鍵配到軸上，這樣鍵塊和孔的鍵槽會有一個合適的間隙。 ⑤.用一個內六方扳手，根據螺釘緊固扭矩表所列扭矩值逐漸的擰緊螺栓。 ⑥.產品在載荷下運轉一小段時間后(半小時到1小時)，檢查并確認螺釘擰緊扭矩處于恰當?shù)闹怠?/span> ⑦.為減少灰塵進入，將所有空孔涂滿潤滑油。		N.m	個	inch
	1008	5.6	2	1/4" BSW
	1108
	1210	20	2	3/8" BSW
	1215
	1310	20	2	3/8" BSW
	1315
	1610	20	2	3/8" BSW
	1615
	2012	31	2	7/16" BSW
	2017
	2517	48	2	1/2" BSW
	2525
	3020	90	2	5/8" BSW
	3030
2.拆卸	3525	112	3	1/2" BSW
	3535
①.施松并拆下所有的螺釘，并放在BTL錐套的拆卸螺孔里。 ②.分別擰緊拆卸螺釘直到抱緊在錐套上的輪轂松動，BTL 錐套內孔可以從軸上滑動。 ③.從軸上取下BTL錐套。	4030	170	3	5/8" BSW
	4040
	4535	192	3	3/4" BSW
	4545
	5040	271	3	7/8" BSW
	5050
