125中心距蝸輪蝸桿

蝸輪蝸桿是一種常見的傳動機構，它由一個蝸桿（通常是一個螺旋形狀的軸）和一個與之嚙合的蝸輪組成，起到傳動動力的作用，可以獲得較大的減速比，隆德蝸輪的減速比是16:1~150:1不等。

應用領域

汽車生產

機械工程

航空航天

醫療行業

產品手冊索取

產品特點

工藝特點
應用場景
工作原理
注意事項
維護保養

蝸輪通常是一個具有螺旋齒的齒輪，蝸桿則是一個類似螺桿的部件，其螺旋線與蝸輪的螺旋齒相嚙合。

蝸輪與蝸桿配合使用，可以獲得較大的減速比，隆德蝸輪的減速比是16:1~150:1不等。

由于蝸輪的齒面嚙合為線接觸，所以承載力要大于交錯使用的斜齒輪。

結構緊湊、傳動平穩、噪聲低體積小、占用空間少。

工業機械：如起重機、輸送機、機床等設備中傳遞動力和扭矩。

汽車領域：如汽車變速器中實現換擋。

航空航天：如飛機起落架中控制收放。

醫療設備：手術設備，手術床等。

當蝸桿轉動時，蝸桿的螺旋齒會推動蝸輪旋轉。這一特性在一些需要防止逆轉的場合非常有用，如起重機的提升機構等。

由于蝸桿的螺旋升角較小，使得蝸輪蝸桿傳動具有自鎖性，即只能由蝸桿帶動蝸輪轉動，而不能由蝸輪帶動蝸桿轉動。

這一特性在一些需要防止逆轉的場合非常有用，如起重機的提升機構等。

蝸輪蝸桿傳動的常見問題包括減速機發熱和漏油、蝸輪磨損、傳動小斜齒輪磨損和蝸桿軸承損壞。

為解決這些問題，應保證裝配質量，選擇合適的潤滑油和添加劑，選擇合適的安裝位置，并建立潤滑維護制度。

定期檢查：檢查蝸輪蝸桿的磨損情況、嚙合間隙、潤滑狀態等。如發現磨損嚴重或嚙合間隙過大，應及時更換零部件。

保持清潔：定期清理蝸輪蝸桿表面的油污和雜質，防止其影響傳動性能和使用壽命。

正確潤滑：選擇合適的潤滑油或潤滑脂，按照規定的時間和方法進行潤滑，確保蝸輪蝸桿傳動的良好潤滑狀態。

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

上圖為125中心距蝸輪蝸桿的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

模數	減速比	蝸桿							渦輪								重量 Kg
模數	減速比	dm1	dk1	d1	b1	e	f	i	dm2	dA	b2	dx	H	D	D1	dH7	重量 Kg
2	107:1	35.5	39.5	40.5	52	105	255	410	214.5	221	24	192	70	105	168	50	4.9
2.5	82:1	42.5	47.5	45.5	58	105	255	410	207.5	215	28	184	70	105	160	50	13.0
3.15	62:1	53.0	59.3	50.5	64	105	255	410	197	207	34	169	70	105	145	50	14.6
4	52:1	40.0	48.0	50.5	75	135	205	410	210	222	32	179	70	105	155	50	14.2
4	25.5:1	40.0	48.0	50.5	75	135	255	410	210	222	32	179	70	105	155	50	14.5
4	12:1	40.0	48.0	50.5	75	135	275	410	210	222	32	179	70	105	155	50	14.5
5	39:1	50.0	60.0	50.5	82	135	255	410	200	215	38	160	70	105	136	50	15.5
5	19.5:1	50.0	60.0	50.5	82	135	255	410	200	215	38	160	70	105	136	50	13.7
5	9:1	50.0	60.0	50.5	82	135	255	410	200	215	38	160	70	105	136	50	15.5
6.3	29:1	63.0	75.6	50.5	85	135	255	410	187	206	50	142	70	105	117	50	17.7
6.3	14.5:1	63.0	75.6	50.5	85	135	255	410	187	206	50	142	70	105	117	50	17.6
6.3	6.75:1	63.0	75.6	50.5	85	135	255	410	187	206	142	142	70	105	117	50	18.0

型號表示例

WW	125	-	M1
（1）	（2）		（3）

（1）蝸輪蝸桿

（2）中心距

（3）模數

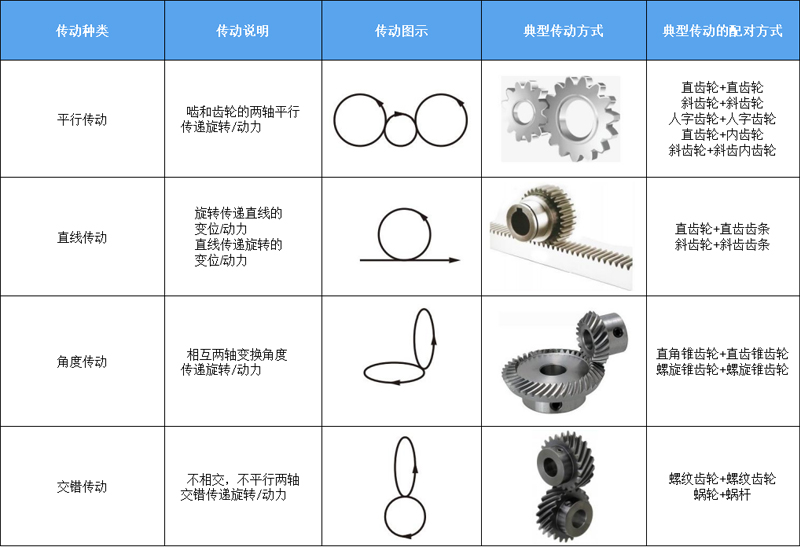

齒輪傳遞運動的種類
