帶SAA2附件雙倍節距輸送鏈

ANSI標準滾子鏈條的節距增加一倍，其他尺寸不變的鏈條。鏈條執行ISO標準，鏈條單側鏈板向上下兩側延伸，且延伸的附板上帶有兩個孔。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
配用鏈輪
適用范圍
潤滑方式

擁有多種豐富的尺寸和附件，能搬運不同形狀工件的小型輸送鏈條。

優勢是對輸送機長度、輸送方向和使用環境的可范圍對應使用。

在鏈條的單側或雙側以及內、外鏈節上按用戶需要任意配置，但是優先考慮在外鏈節上配置。

根據工作條件和需求，可借由依靠一側的上下兩個附件的孔固定或者安裝額外的部件，達到運輸物品的目的。

全長精度高，適用于較長距離、低速輸送。

滾子種類有R滾子和S滾子，按照用途可區分使用。

可根據客戶需求，定制不同材質的本體鏈條和附件，詳情請咨詢隆德技術人員。

可使用雙倍節距型鏈輪，或A系列傳動鏈輪(只有鏈條使用S滾子且鏈輪齒數為30齒以上時，才可使用)。

R滾子和S滾子配用鏈輪形式有區別，詳情請咨詢隆德技術人員。

產品廣泛應用于鏈?zhǔn)捷斔蜋C等輸送機械，為其傳遞動力和輸送物料。

在機械工程、包裝、食品以及物流行業等都有著廣泛地應用。

潤滑方式	I	II	III	IV
方法	油壺	點滴加油	油池或油盤潤滑	強制油泵潤滑

技術參數

點擊圖片放大

■鏈條本體尺寸詳見雙倍節距輸送鏈

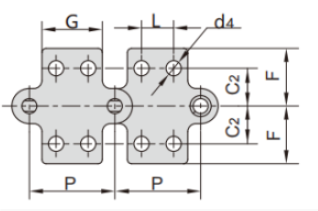

上圖為S滾子鏈雙倍節距鏈帶附件圖，R滾子型的附件尺寸也與其相同。

上圖表示在每鏈節上都安裝有附件的情況。

可根據客戶的需求，定制附件的安裝間隔，詳細請咨詢隆德技術人員。

■A系列SAA2附件尺寸表

隆德鏈號	P	G	L	C1	C2	F	d4	PDF圖紙	DXF圖紙
	mm	mm	mm	mm	mm	mm	mm
LDC208A	25.40	19.1	9.5	11.10	13.50	20.50	3.4	請咨詢	請咨詢
LDC208AL
LDC210A	31.75	23.8	11.90	14.30	15.90	25.00	5.5
LDC210AL
LDC212A	38.10	28.6	14.3	17.50	19.10	32.90	5.5
LDC212AL
LDC212AH	38.10	28.6	14.3	17.50	19.10	32.90	5.5
LDC212AHL
LDC216A	50.80	38.1	19.1	22.20	25.40	43.50	6.6
LDC216AL
LDC216AH	50.80	38.1	19.1	22.20	25.40	43.50	6.6
LDC216AHL

■B系列SAA2附件尺寸表

隆德鏈號	P	G	L	C1	C2	F	d4	PDF圖紙	DXF圖紙
	mm	mm	mm	mm	mm	mm	mm
LDC208B	25.40	23.2	12.7	11.10	13.50	20.50	4.5	請咨詢	請咨詢
LDC208BL

標注

1.銷軸型式為鉚釘型。

2.連接鏈節的銷軸型式有所不同，具體請咨詢隆德技術人員。

附件安裝

SAA2附件是為了將夾具安裝在鏈條上的零部件。可根據客戶要求設定安裝間隔。

附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，建議安裝在外鏈節。

除標準尺寸外，我司也可根據客戶需求定制非標附件，詳情請咨詢隆德技術人員。

型號表示例-訂購方法

型號表示例

LD	C208		A		L	-	1L		SAA2
	（1）		（2）		（3）		（4）		（5）

（1）鏈條尺寸

（2）鏈條形式

（3）滾子形式：L=大滾子未標注=小滾子

（4）附件安裝間隔：1L=每一節

（5）附件種類

訂購方法

標準包裝訂購

一般按標準包裝（10Ft，即3.048米）為單位備常規庫存。1個標準全長使用包含一個接頭供使用。

如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

按所需長度訂購

可把鏈條編制成您指定的長度交貨。

請把使用鏈條的長度換算成鏈條的鏈節數后訂購。或者咨詢隆德技術人員。
