1/2"節距鏈板 611系列

1/2”節距鏈板，結合圓弧底血提供最小的弦效應，使用直徑為3/4”的端部壓板，可降至0.15mm,為產品端部過渡提供最大的穩定性。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
鏈板組裝
鏈板拆分
注意事項
材質特性

弧面底在網帶與端部壓板相互作用時，顯著減少了弦效應。減少高達89%，從平底的1.4mm降至弧面底的0.15mm。

平底設計確保網帶與墊條的持續接觸。與弧面底設計相比，減少接觸時的壓強。

弧面底設計在頭對頭過渡時產品穩定性更佳，平底設計網帶磨損最小。

在輸送機上將兩端鏈板的端部相互靠近。

將鏈板一側的銷軸插入另一條鏈板相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在鏈板下方連接處使用安裝銷。

從邊緣開始，把鉸鏈按進所有貫穿鏈板相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被鏈板的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送鏈板的組裝符合設備要求和制造商的指導，安裝時要保證鏈板的張緊度適中，過松會導致鏈板打滑、跑偏，影響輸送效率；過緊則會增加鏈板的張力，可能導致鏈板過早損壞。

在組裝鏈板完成前，檢查鏈板上是否有雜物、油污等，如有應及時清理，以免影響鏈板的正常運行和產品質量。檢查鏈板的連接件、緊固件是否牢固，驅動裝置是否正常工作。

定期對輸送鏈板進行清潔，去除鏈板上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

高性能特殊均聚聚甲醛樹脂，有著較機械強度，適用于有低摩擦系數及含塵環境需求的應用。

具有較好的尺寸穩定性和耐化學性，較高的硬度和剛性，使其在一些需要保持形狀和尺寸精度的場合具有優勢。

技術參數

點擊圖片放大

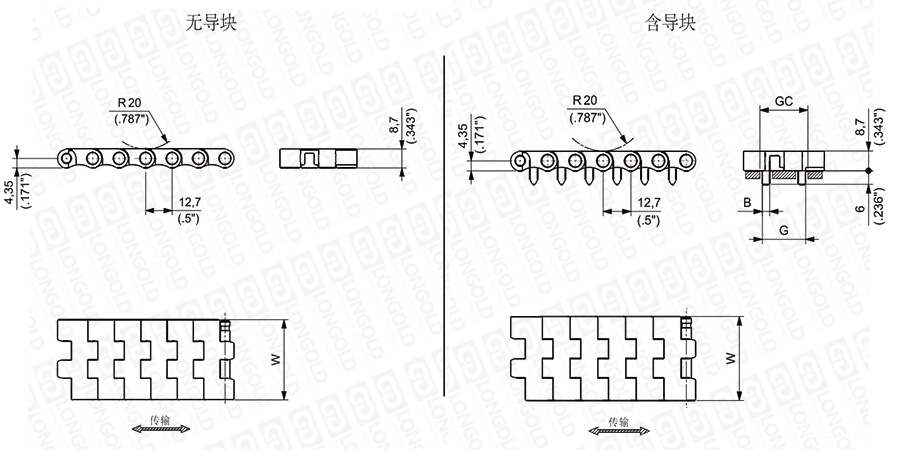

■鏈板結構詳見如上圖

上圖為1/2"節距鏈板 611系列系列，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■鏈板尺寸表

材質		形式	產品描述	型號	寬度		導塊外寬		導塊內寬		導塊厚度		工作負載		重量		PDF圖紙	DXF圖紙
材質					W		GC		G		B		25℃/77°F		重量
鏈片	銷軸				mm	inch	mm	inch	mm	inch	mm	inch	N	lbs	kg/m	lbs/ft
高性能均聚聚甲醛(UP)	PBT	無導塊	LD611A UPK34	LD611AUPKAA/034	34	1.34	-	-	-	-	-	-	570	128	0.32	0.22	請咨詢	請咨詢
			LD611A UPK37	LD611AUPKAD/037	37	1.46	-	-	-	-	-	-	570	128	0.35	0.24
			LD611A UPK51	LD611AUPKB/051	51	2.00	-	-	-	-	-	-	570	128	0.49	0.33
			LD611A UPK76	LD611AUPKDA/076	76	2.99	-	-	-	-	-	-	1067	240	0.75	0.50
		含導塊	LD611AG UPK29	LD611AGUPKWB/029	29	1.14	21.8	0.86	19.8	0.79	3.4	0.134	570	128	0.29	0.19
			LD611AG UPK34	LD611AGUPKAA/034	34	1.34	21.8	0.80	19.8	0.79	3.4	0.63	570	128	0.34	0.23
			LD611AG UPK37	LD611AGUPKAD/037	37	1.46	21.8	0.86	19.8	0.79	3.4	0.63	570	128	0.37	0.25
			LD611AG UPK51	LD611AGUPKB/051	51	2.01	35.8	1.41	33.8	1.33	5.0	0.926	570	128	0.52	0.35
			LD611AG UPK76	LD611AGUPKDA/076	76	2.99	45.0	1.78	13.0	1.69	5.25	0.207	1067	240	0.77	0.52

型號表示例

LD	611	AUPK	AA	/034
	（1）	（2）	（3）	（4）

（1）系列

（2）無導塊高性能均聚聚甲醛

（3）型號

（4）寬度尺寸

鏈板應用

鏈板應用（黃色色塊表示適用，無色表示不適用）			塑料鏈板
鏈板應用（黃色色塊表示適用，無色表示不適用）			聚甲醛(UP)	特殊加強型聚甲醛(D2K)	FAST	耐磨加強型(AR)	聚丙烯(P)
食品飲料灌裝應用	易拉罐(2-3片)	卸垛機
		差速傳輸
		多道輸送
		堆積平臺
		包裝機進口
		包裝機
		包裝產品輸送
	PET瓶	差速傳輸
		多道輸送
		堆積平臺
		包裝機進口
		包裝機
		包裝產品輸送
	玻璃瓶*	卸垛機
		差速傳輸
		多道輸送
		堆積平臺
		包裝機進口
		包裝機
		包裝產品輸送
玻璃制造	玻璃瓶	差速傳輸
		多道輸送
		堆積平臺
		碼垛機
特殊應用	汽車/機械行業	輸送線
特殊應用	化工，洗滌劑，制藥與化妝品行業	輸送線
