1/2"節距網帶與鏈板 500系列

支持產品從輸送線一端過渡到另一端，網帶可在端部以小半徑環繞，使得固定板寬度達到最小化。支撐與開孔率(21%)的完美結合。優異的液體排放與良好的產品支撐。特別適用于有產品端部過渡需求的輸送。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
網帶組裝
網帶拆分
注意事項
材質特性

弧面底在網帶與端部壓板相互作用時，顯著減少了弦效應。

平底設計確保網帶與墊條的持續接觸。與弧面底設計相比，減少接觸時的壓強。

弧面底設計在頭對頭過渡時產品穩定性更佳，平底設計網帶磨損最小。

在輸送機上將兩端網帶的端部相互靠近。

將網帶一側的銷軸插入另一條網帶相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在網帶下方連接處使用安裝銷，橫穿網帶寬度對稱的放置銷軸。

從邊緣開始，把鉸鏈按進所有貫穿網帶寬度相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被拆分網帶的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。提示：螺絲刀的規格應按照以上指示。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

橫貫網帶寬度重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送網帶的安裝符合設備要求和制造商的指導，安裝時要保證網帶的張緊度適中，過松會導致網帶打滑、跑偏，影響輸送效率；過緊則會增加網帶的張力，可能導致網帶過早損壞。

在啟動輸送網帶前，檢查網帶上是否有雜物、油污等，如有應及時清理，以免影響網帶的正常運行和產品質量。檢查網帶的連接件、緊固件是否牢固，托輥是否轉動靈活，驅動裝置是否正常工作。

定期對輸送網帶進行清潔，去除網帶上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

對網帶的驅動裝置、托輥等部件進行定期潤滑，以減少摩擦和磨損，延長設備的使用壽命。選擇合適的潤滑劑，并按照規定的潤滑周期進行維護。

高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。

特殊聚丙烯確保以最佳的耐化學腐蝕性抵擋化學品侵蝕，且具有出眾的耐高溫能力。

技術參數

點擊圖片放大

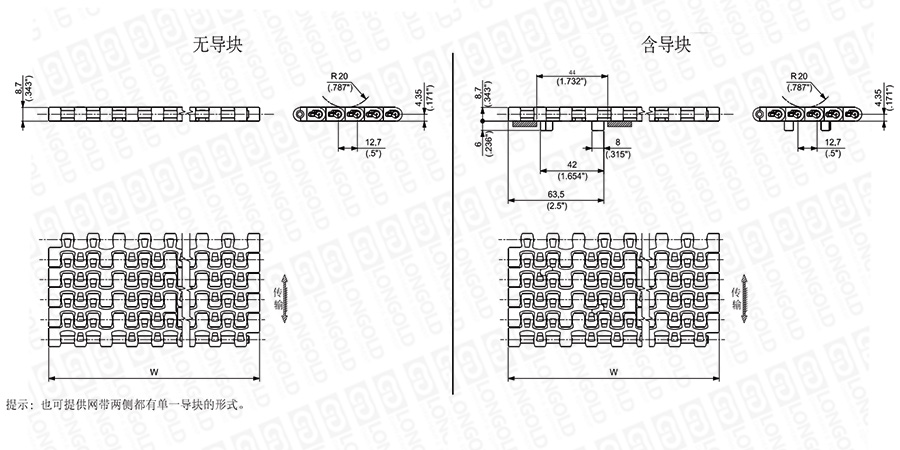

■網帶結構詳見如上圖

上圖為1/2"節距網帶與鏈板 500系列的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■網帶尺寸表

寬度		材質模塊				銷軸	PDF圖紙	DXF圖紙
寬度		高性能均聚聚甲醛 (UP)		特殊聚丙烯 (PP)
mm	inch	無導塊	含導塊	無導塊	含導塊
85	3.35	LD500AUP0085	LD500AGUP0085	LD500APP0085	LD500AGPP0085	PBT	請咨詢	請咨詢
170	6.69	LD500BUP0170	LD500BG1UP0170	LD500BPP0170	LD500BG1PP0170	聚丙烯(按需提供PBT)
255	10.04	LD500BUP0255	LD500BG1UP0255	LD500BPP0255	LD500BG1PP0255
340	13.39	LD500BUP0340	LD500BG1UP0340	LD500BPP0340	LD500BG1PP0340
425	16.73	LD500BUP0425	LD500BG1UP0425	LD500BPP0425	LD500BG1PP0425
510	20.08	LD500BUP0510	LD500BG1UP0510	LD500BPP0510	LD500BG1PP0510
595	23.43	LD500BUP0595	LD500BG1UP0595	LD500BPP0595	LD500BG1PP0595
680	26.77	LD500BUP0680	LD500BG1UP0680	LD500BPP0680	LD500BG1PP0680
765	30.12	LD500BUP0765	LD500BG1UP0765	LD500BPP0765	LD500BG1PP0765
850	33.46	LD500BUP0850	LD500BG1UP0850	LD500BPP0850	LD500BG1PP0850
935	36.81	LD500BUP0935	LD500BG1UP0935	LD500BPP0935	LD500BG1PP0935
1020	40.16	LD500BUP1020	LD500BG1UP1020	LD500BPP1020	LD500BG1PP1020

注：

1.網帶寬度：85 mm (3.346")或以85 mm (3.346")遞增
2.工作負載：(25℃/77°F):14000 N/m(960lbs/ft) (UP)10000 N/m (685 lbs/ft) (PP)
3.網帶重量：7.06kg/m2(1.45 lbs/ft2) (UP)4.76kg/m2(0.97 lbs/ft2) (PP)

型號表示例

LD		500		AUP		0085
		（1）		（2）		（3）

（1）系列

（2）無導塊高性能均聚聚甲醛

（3）寬度尺寸

網帶應用

輸送產品

食品/飲料/灌裝應用

特殊應用

易拉罐
(2-3片)

PET瓶

玻璃瓶

制藥 洗滌劑 化妝品 容器

烘焙

輕載
小節距
1/2”

500系列

鏈板/網帶

卸垛機

多道輸送

堆積平臺

包裝機進口

包裝機

包裝產品輸送

多道輸送

堆積平臺

包裝機進口

包裝機

包裝產品輸送

包裝機

輸送線
