3/4"節距中載網帶與鏈板 7200系列

3/4"節距中載網帶與鏈板 7200系列出色的結合了開孔與支撐區域，允許液體的排放且在產品輸送中提供良好的支撐。特別適用于輸送鋁制易拉罐。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
網帶組裝
網帶拆分
注意事項
材質特性

由于堵頭位于模塊下方且減小了鉸鏈間的間隙，使得頂面光滑一致。最大的底部滑動面，確保有限的磨損。

優化設計的堵頭位置，使其可以從網帶底部和邊緣輕松轉動，便于網帶拆裝。

網帶可與磁性或勾腳型鏈板782或783系列并排使用，實現產品在直行與轉彎輸送中的順暢過渡。

在輸送機上將兩端網帶的端部相互靠近。

將網帶一側的銷軸插入另一條網帶相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在網帶下方連接處使用安裝銷，橫穿網帶寬度對稱的放置銷軸。

從邊緣開始，把鉸鏈按進所有貫穿網帶寬度相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被拆分網帶的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。提示：螺絲刀的規格應按照以上指示。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

橫貫網帶寬度重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送網帶的安裝符合設備要求和制造商的指導，安裝時要保證網帶的張緊度適中，過松會導致網帶打滑、跑偏，影響輸送效率；過緊則會增加網帶的張力，可能導致網帶過早損壞。

在啟動輸送網帶前，檢查網帶上是否有雜物、油污等，如有應及時清理，以免影響網帶的正常運行和產品質量。檢查網帶的連接件、緊固件是否牢固，托輥是否轉動靈活，驅動裝置是否正常工作。

定期對輸送網帶進行清潔，去除網帶上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

對網帶的驅動裝置、托輥等部件進行定期潤滑，以減少摩擦和磨損，延長設備的使用壽命。選擇合適的潤滑劑，并按照規定的潤滑周期進行維護。

高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。

特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。

生物型低摩擦熱塑性塑料與其它塑料鏈板相比，在免潤滑或基本免潤滑條件下可持續提供更低恒定的摩擦系數。

技術參數

點擊圖片放大

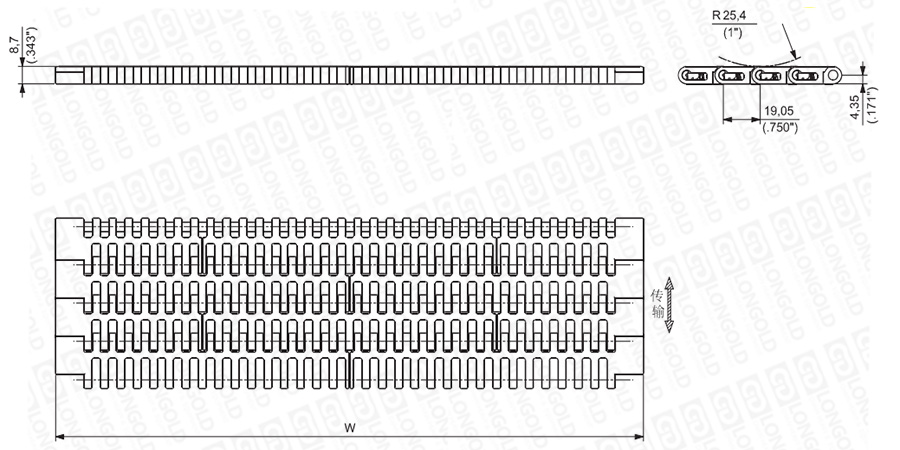

■網帶結構詳見如上圖

上圖為3/4"節距中載網帶與鏈板 7200系列，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■網帶尺寸表

寬度		材質模塊			銷軸	PDF圖紙	DXF圖紙
寬度		高性能均聚聚甲醛 (UP)	特殊加強型聚甲醛（添加凱芙拉）（D2K）	生物型低摩擦熱塑性塑料 (FAST)
mm	inch	型號	型號	型號
228.6	9	LD7200UP009	LD7200D2K009	LD7200EF009	PBT	請咨詢	請咨詢
304.8	12	LD7200UP012	LD7200D2K012	LD7200EF012
381.0	15	LD7200UP015	LD7200D2K015	LD7200EF015
457.2	18	LD7200UP018	LD7200D2K018	LD7200EF018
533.4	21	LD7200UP021	LD7200D2K021	LD7200EF021
609.6	24	LD7200UP024	LD7200D2K024	LD7200EF024
685.8	27	LD7200UP027	LD7200D2K027	LD7200EF027
762.0	30	LD7200UP030	LD7200D2K030	LD7200EF030
838.2	33	LD7200UP033	LD7200D2K033	LD7200EF033
914.4	36	LD7200UP036	LD7200D2K036	LD7200EF036
990.6	39	LD7200UP039	LD7200D2K039	LD7200EF039
1066.8	42	LD7200UP042	LD7200D2K042	LD7200EF042
1143.0	45	LD7200UP045	LD7200D2K045	LD7200EF045
1219.2	48	LD7200UP048	LD7200D2K048	LD7200EF048
1295.4	51	LD7200UP051	LD7200D2K051	LD7200EF051
1371.6	54	LD7200UP054	LD7200D2K054	LD7200EF054
1447.8	57	LD7200UP057	LD7200D2K057	LD7200EF057
1524.0	60	LD7200UP060	LD7200D2K060	LD7200EF060

注：

1. 網帶寬度：228.6 mm (9")或更寬，以76.2 mm (3")遞增

2. 工作負載：(25℃/77°F):30000 N/m(1480lbs/ft) (UP) (D2K) (FAST)

3. 網帶重量：8.46kg/m2(1.73lbs/ft2) (UP) (D2K) (FAST)

型號表示例

LD		7200	UP		009
		（1）	（2）		（3）

（1）系列

（2）高性能均聚聚甲醛

（3）寬度尺寸

網帶應用

輸送產品			食品/飲料/灌裝應用								特殊應用
輸送產品			易拉罐(2-3片)						PET瓶		制藥洗滌劑化妝品容器
中載3/4"節距	鏈板/網帶	7200系列	卸垛機	差速輸送	多道輸送	堆積平臺	包裝機進口	包裝產品輸送	堆積平臺	包裝產品輸送	輸送線
