1"節距輕載網帶與鏈板 1500系列

網帶出色的結合了開孔與支撐區域，允許液體的排放且在產品輸送中提供良好的支撐。特別適用于輸送鋁制易拉罐。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
網帶組裝
網帶拆分
注意事項
材質特性

堵頭位于網帶模塊底部，便于拆裝，且保證表面完整性。圓弧邊緣設計與鉸鏈間最小化的間隙，確保在產品差速與邊緣過渡時提供出色的產品處理。

最佳的底面滑動性確保與墊條有更寬的接觸面與更高的橫向剛性：網帶與墊條間更小的壓強；更少的磨損；優異的平整性。

封閉與開孔式網帶可在輸送線上與磁性或勾腳型轉彎鏈板783或782系列并排使用，保證產品在直行與轉彎輸送間的順暢過渡。

在輸送機上將兩端網帶的端部相互靠近。

將網帶一側的銷軸插入另一條網帶相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在網帶下方連接處使用安裝銷，橫穿網帶寬度對稱的放置銷軸。

從邊緣開始，把鉸鏈按進所有貫穿網帶寬度相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被拆分網帶的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。提示：螺絲刀的規格應按照以上指示。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

橫貫網帶寬度重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送網帶的安裝符合設備要求和制造商的指導，安裝時要保證網帶的張緊度適中，過松會導致網帶打滑、跑偏，影響輸送效率；過緊則會增加網帶的張力，可能導致網帶過早損壞。

在啟動輸送網帶前，檢查網帶上是否有雜物、油污等，如有應及時清理，以免影響網帶的正常運行和產品質量。檢查網帶的連接件、緊固件是否牢固，托輥是否轉動靈活，驅動裝置是否正常工作。

定期對輸送網帶進行清潔，去除網帶上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

對網帶的驅動裝置、托輥等部件進行定期潤滑，以減少摩擦和磨損，延長設備的使用壽命。選擇合適的潤滑劑，并按照規定的潤滑周期進行維護。

高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。

特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。

特殊聚丙烯確保以最佳的耐化學腐蝕性抵擋化學品侵蝕，且具有出眾的耐高溫能力。

技術參數

點擊圖片放大

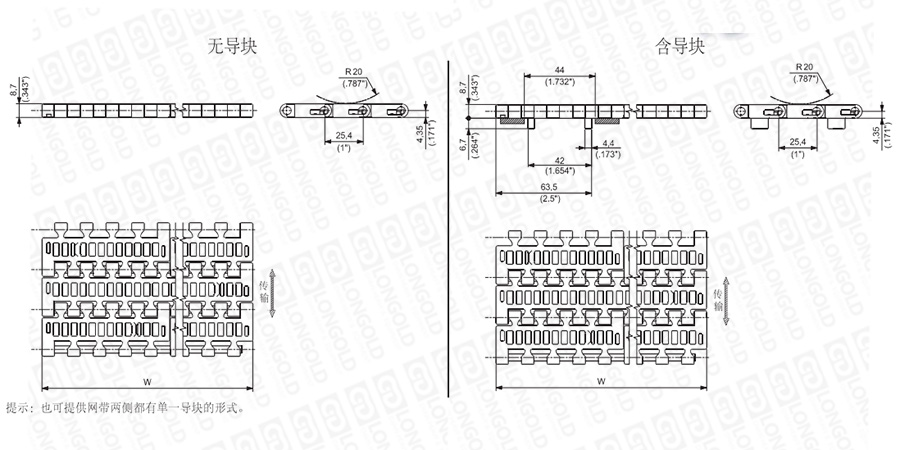

■網帶結構詳見如上圖

上圖為1"節距輕載網帶與鏈板 1500系列的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■網帶尺寸表

寬度

材質模塊

銷軸

PDF圖紙

DXF圖紙

高性能均聚聚甲醛(UP)

特殊加強型聚甲醛（添加凱芙拉）（D2K）

特殊聚丙烯(PP)

生物型低摩擦熱塑性塑料(FAST)

inch

無導塊

含導塊

無導塊

含導塊

無導塊

含導塊

無導塊

含導塊

3.35

LD1500AUP0085

LD1500AGUP0085

LD1500AD2K0085

LD1500AGD2K0085

LD1500APP0085

LD1500AGPP0085

1500AEF0085

1500AGEF0085

PBT

請咨詢

170

6.69

LD1500BUP0170

LD1500BG1UP0170

LD1500BD2K0170

LD1500BG1D2K0170

LD1500BPP0170

LD1500BG1PP0170

1500AEF0170

1500AG1EF0170

聚丙烯

(按需提供PBT)，F(xiàn)AST所有寬度均為PBT

255

10.04

LD1500BUP0255

LD1500BG1UP0255

LD1500BD2K0255

LD1500BG1D2K0255

LD1500BPP0255

LD1500BG1PP0255

1500AEF0255

1500AG1EF0255

340

13.39

LD1500BUP0340

LD1500BG1UP0340

LD1500BD2K0340

LD1500BG1D2K0340

LD1500BPP0340

LD1500BG1PP0340

1500AEF0340

1500AG1EF0340

425

16.73

LD1500BUP0425

LD1500BG1UP0425

LD1500BD2K0425

LD1500BG1D2K0425

LD1500BPP0425

LD1500BG1PP0425

1500AEF0425

1500AG1EF0425

510

20.08

LD1500BUP0510

LD1500BG1UP0510

LD1500BD2K0510

LD1500BG1D2K0510

LD1500BPP0510

LD1500BG1PP0510

1500AEF0510

1500AG1EF0510

595

23.43

LD1500BUP0595

LD1500BG1UP0595

LD1500BD2K0595

LD1500BG1D2K0595

LD1500BPP0595

LD1500BG1PP0595

1500AEF0595

1500AG1EF0595

680

26.77

LD1500BUP0680

LD1500BG1UP0680

LD1500BD2K0680

LD1500BG1D2K0680

LD1500BPP0680

LD1500BG1PP0680

1500AEF0680

1500AG1EF0680

765

30.12

LD1500BUP0765

LD1500BG1UP0765

LD1500BD2K0765

LD1500BG1D2K0765

LD1500BPP0765

LD1500BG1PP0765

1500AEF0765

1500AG1EF0765

850

33.46

LD1500BUP0850

LD1500BG1UP0850

LD1500BD2K0850

LD1500BG1D2K0850

LD1500BPP0850

LD1500BG1PP0850

1500AEF0850

1500AG1EF0850

935

36.81

LD1500BUP0935

LD1500BG1UP0935

LD1500BD2K0935

LD1500BG1D2K0935

LD1500BPP0935

LD1500BG1PP0935

1500AEF0935

1500AG1EF0935

1020

40.16

LD1500BUP1020

LD1500BG1UP1020

LD1500BD2K1020

LD1500BG1D2K1020

LD1500BPP1020

LD1500BG1PP1020

1500AEF1020

1500AG1EF1020

注：

1. 網帶寬度：85 mm (3.346")或以85 mm (3.346")遞增。

2. 工作負載：(25℃/77°F):21600 N/m(1480Ibs/ft) (UP) (D2K)(FAST)13200 N/m(904Ibs/ft)(PP)。

3. 網帶重量：6.58kg/m2(1.58lbs/ft2) (UP) (D2K)（FAST）。

4. 43kg/m2(1.35lbs/ft2)(PP)。

型號表示例

LD		1500	AGUP		0085
		（1）	（2）		（3）

（1）系列

（2）含導塊高性能均聚聚甲醛

（3）寬度尺寸

網帶應用

輸送產品

食品/飲料/灌裝應用

特殊應用

易拉罐(2-3片)

PET瓶

制藥 洗滌劑 化妝品 容器

輕載1"節距

鏈板/網帶

1500系列

卸垛機

差速輸送

多道輸送

堆積平臺

包裝機進口

包裝產品輸送

堆積平臺

包裝產品輸送

輸送線
