1"節距輕載網帶與鏈板 RR1110系列

1"節距輕載網帶與鏈板 RR 1600系列可使用梳子板進行端部過渡，開放區域用于液體排放及網帶清潔。特別適用于包裝機進口處的產品處理。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
網帶組裝
網帶拆分
注意事項
過渡梳子板

堵頭位于網帶模塊底部，便于拆裝，且保證表面完整性。圓弧邊緣設計與鉸鏈間最小化的間隙，確保在產品差速與邊緣過渡時提供出色的產品處理。

最佳的底面滑動性確保與墊條有更寬的接觸面與更高的橫向剛性：網帶與墊條間更小的壓強；更少的磨損；優異的平整性。

封閉與開孔式網帶可在輸送線上與磁性或勾腳型轉彎鏈板783或782系列并排使用，保證產品在直行與轉彎輸送間的順暢過渡。

在輸送機上將兩端網帶的端部相互靠近。

將網帶一側的銷軸插入另一條網帶相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在網帶下方連接處使用安裝銷，橫穿網帶寬度對稱的放置銷軸。

從邊緣開始，把鉸鏈按進所有貫穿網帶寬度相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被拆分網帶的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。提示：螺絲刀的規格應按照以上指示。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

橫貫網帶寬度重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送網帶的安裝符合設備要求和制造商的指導，安裝時要保證網帶的張緊度適中，過松會導致網帶打滑、跑偏，影響輸送效率；過緊則會增加網帶的張力，可能導致網帶過早損壞。

在啟動輸送網帶前，檢查網帶上是否有雜物、油污等，如有應及時清理，以免影響網帶的正常運行和產品質量。檢查網帶的連接件、緊固件是否牢固，托輥是否轉動靈活，驅動裝置是否正常工作。

定期對輸送網帶進行清潔，去除網帶上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

對網帶的驅動裝置、托輥等部件進行定期潤滑，以減少摩擦和磨損，延長設備的使用壽命。選擇合適的潤滑劑，并按照規定的潤滑周期進行維護。

1"節距輕載網帶與鏈板 RR 1500系列搭配RR1500系列過渡梳子板使用。梳子板采用卡扣固定在Ω型材上，無需固定螺栓

梳子板材質采用聚甲醛樹脂，有較高的強度、高模量、良好的耐磨性、韌性、耐疲勞性和抗蠕變性。型材材質為不銹鋼材質，良好的耐腐蝕性能以及耐高溫、耐低溫性能。

關于梳子板型號有TC1110-01(適用K58鏈板）、TC1110-02，搭配型號16300020螺栓，關于尺寸，請咨詢隆德技術人員。

技術參數

點擊圖片放大

■網帶結構詳見如上圖

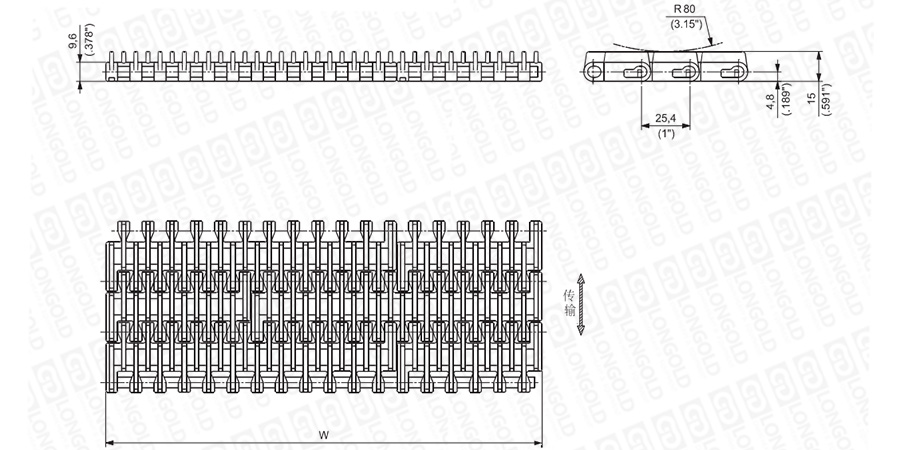

上圖為1"節距輕載網帶與鏈板 RR 1110系列的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■網帶尺寸表

寬		材質			PDF圖紙	DXF圖紙
寬		模塊	模塊	銷軸
W		高性能均聚聚甲醛 (UP)	特殊聚丙烯 (PP)
mm	inch	型號	型號
152.4	6	LD1110UP006	LD1110PP006	聚丙烯	請咨詢	請咨詢
228.6	9	LD1110UP009	LD1110PP009
304.8	12	LD1110UP012	LD1110PP012
381.0	15	LD1110UP015	LD1110PP015
457.2	18	LD1110UP018	LD1110PP018
533.4	21	LD1110UP021	LD1110PP021
609.6	24	LD1110UP024	LD1110PP024
685.8	27	LD1110UP027	LD1110PP027
762.0	30	LD1110UP030	LD1110PP030
838.2	33	LD1110UP033	LD1110PP033
914.4	36	LD1110UP036	LD1110PP036
990.6	39	LD1110UP039	LD1110PP039
1066.8	42	LD1110UP042	LD1110PP042
1143.0	45	LD1110UP045	LD1110PP045
1219.2	48	LD1110UP048	LD1110PP048
1295.4	51	LD1110UP051	LD1110PP051
1371.6	54	LD1110UP054	LD1110PP054
1447.8	57	LD1110UP057	LD1110PP057
1524.0	60	LD1110UP060	LD1110PP060

注：

1.網帶寬度：152.4mm (6")或更寬，以76.2mm (3")遞增

2.工作負載：(25℃/77°F):21580 N/m(1480lbs/ft) (UP)

10920 N/m(748lbs/ft) （PP）
3.網帶重量：9.27kg/m2(1.90lbs/ft2) (UP)

6.16kg/m2(1.26lbs/ft2) (PP)

型號表示例

LD	1110	UP	006
	（1）	（2）	（3）

（1）系列

（2）高性能均聚聚甲醛

（3）寬度尺寸

網帶應用

輸送產品			食品/飲料/灌裝應用
輸送產品			易拉罐(2-3片)			PET瓶
輕載1"節距	鏈板/網帶	RR1110	堆積平臺	包裝機進口	包裝產品輸送	堆積平臺	溫瓶機	包裝機進口	包裝產品輸送
