鏈輪600系列機加工一體式

機加工一體式鏈輪是一種在機械加工下生產的、采用一體式設計的鏈輪。鏈輪600系列機加工一體式適用于：600/610/LBP610/500/HF510/300/200/HF200/無導塊611/含導塊611（僅限51mm、76mm寬度）/RR611鏈板。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的惰輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的惰輪相比鋼制材料惰輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為聚酰胺，有良好的耐熱性、耐磨性以及耐化學腐蝕性。

一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。

齒形精確，可以與鏈板良好的配合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

聚酰胺具有較高的拉伸強度、彎曲強度和壓縮強度，可承受較大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

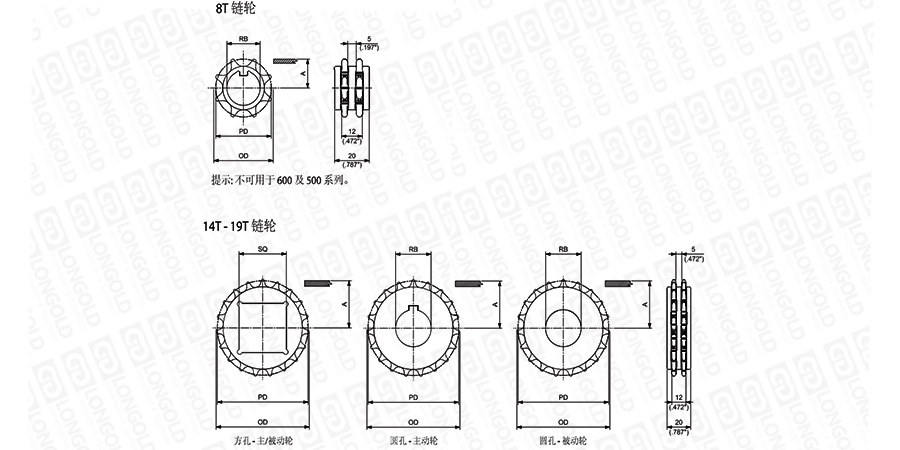

■鏈輪結構詳見如上圖

上圖為鏈輪600系列機加工一體式的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）主/被動輪	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A					主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB
8	33.19	1.307	34.20	1.346	12.25	0.482	20.00	-	-	MPBAT6000820	MPBAF6000820	0.01	0.01	請咨詢	請咨詢
							-	3/4	-	MPBAT60008190	MPBAF60008190	0.01	0.01
14	57.07	2.274	59.00	2.323	24.18	0.952	25.00	-	MPBAQ6001425	MPBAT6001425	MPBAT6001425	0.03	0.06
							-	1	-	MPBAT60014254	MPBAT60014254	0.03	0.06
19	77.15	3.037	78.80	3.102	34.20	1.346	25.00	-	-	MPBAT6001925	MPBAT6001925	0.07	0.16
							30.00	-	-	MPBAT6001930	MPBAT6001930	0.07	0.15
							35.00	-	-	MPBAT6001935	MPBAT6001935	0.06	0.13
							40.00	-	MPBAQ6001940	MPBAT6001940	MPBAT6001940	0.05	0.12
							-	1	-	MPBAT60019254	MPBAT60019254	0.07	0.16
							-	1 1/4	-	MPBAT60019317	MPBAT60019317	0.07	0.14
							-	1 1/2	MPBAQ60019381	-	-	0.05	0.11

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓(8T鏈輪除外），公制不提供。

3.8T鏈輪不可用于600以及500系列。

型號表示例

MPBAT		600		08		20
（1）		（2）		（3）		（4）

（1）機加工一體式圓孔主動輪

（2）鏈輪系列

（3）齒數：8齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購。或者咨詢隆德技術人員。
