1"節距轉彎鏈板 783T系列

鏈板通常采用工程塑料材質，這些材料具有較高的強度、耐磨性和耐腐蝕性。鏈板可進行橫向彎曲，適用于曲線輸送。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
鏈板組裝
鏈板拆分
注意事項
材質特性

783與782系列可在輸送線上與600、610、500、300、200、1500、1600、7200、7300系列并排使用，由于厚度均為8.7mm，便于安裝標準化墊條。

勾腳型轉彎鏈板783T系列與Flitetop塑料鏈板880T，879T系列及Flitetop金屬鏈板881T與981T系列，使用相同的轉彎軌道。

適用多道、單道和無壓力輸送。

在輸送機上將兩端鏈板的端部相互靠近。

將鏈板一側的銷軸插入另一條鏈板相應的鉸鏈里，請確保鉸鏈位于相應銷軸的上方。

在鏈板下方連接處使用安裝銷。

從邊緣開始，把鉸鏈按進所有貫穿鏈板相應的銷軸里，一旦操作完成，請記住檢查鉸鏈與銷軸是否正確連接。

將安裝銷墊到被鏈板的鉸鏈下方。

將螺絲刀插入鉸鏈的空隙處。

輕微的撬動螺絲刀以分離銷軸與其相應的鉸鏈。

重復之前的操作，它將沿著一個橫向的方向被拆分。

確保輸送鏈板的組裝符合設備要求和制造商的指導，安裝時要保證鏈板的張緊度適中，過松會導致鏈板打滑、跑偏，影響輸送效率；過緊則會增加鏈板的張力，可能導致鏈板過早損壞。

在組裝鏈板完成前，檢查鏈板上是否有雜物、油污等，如有應及時清理，以免影響鏈板的正常運行和產品質量。檢查鏈板的連接件、緊固件是否牢固，驅動裝置是否正常工作。

定期對輸送鏈板進行清潔，去除鏈板上的灰塵、油污和殘留物料，可以使用專門的清潔工具和清潔劑，避免使用腐蝕性強的化學物質。

高性能特殊均聚聚甲醛樹脂，有著較高的強度以及硬度，適用于有低摩擦系數及含塵環境需求的應用。

特殊加強型聚甲醛，新一代材質，可達到更低的摩擦系數和更高的耐磨損性能，在不影響應用效果的前提下，大大的減少潤滑劑的使用。

生物型低摩擦熱塑性塑料與其它塑料鏈板相比，在免潤滑或基本免潤滑條件下可持續提供更低恒定的摩擦系數。

技術參數

點擊圖片放大

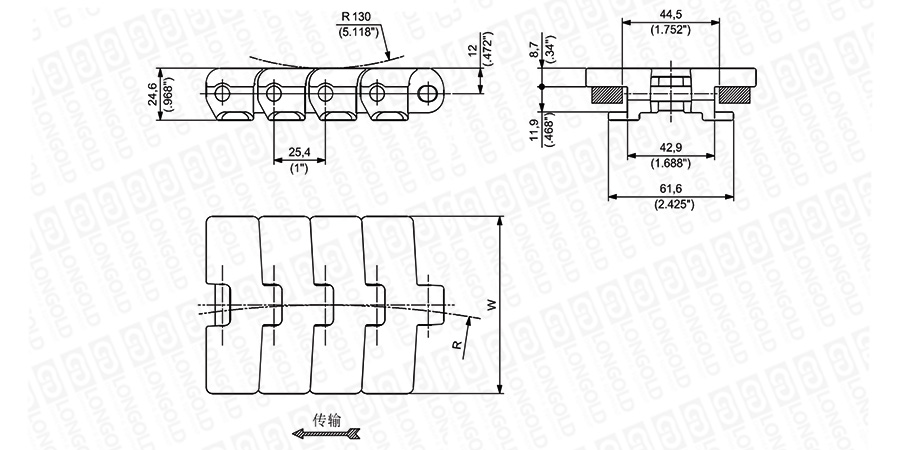

■鏈板結構詳見如上圖

上圖為1"節距轉彎鏈板 783T系列的結構圖，圖紙已標明本體尺寸。

可根據客戶的需求，定制規格的種類以及外觀顏色，詳細請咨詢隆德技術人員。

■鏈板尺寸表

材質		產品描述	型號	寬度		鏈片厚度		轉彎半徑		工作負載		重量		PDF圖紙	DXF圖紙
材質				W		鏈片厚度		R		25℃/77°F		重量
鏈片	銷軸			mm	inch	mm	inch	mm	inch	N	lbs	kg/m	lbs/ft
高性能均聚聚甲醛（UP)	奧氏體不銹鋼	UP 783TK3 1/4	LDUP783TKD/0826	82.60	3.25	8.7	0.343	457.2	18	1700	382	1.76	1.19	請咨詢	請咨詢
		UP 783TK 83.8	LDUP783TKRA/0838	83.80	3.30	8.7	0.343	457.2	18	1700	382	1.78	1.19
		UP 783TK 4 1/2	LDUP783TKG/1143	114.30	4.50	8.7	0.343	609.6	24	1700	382	2.04	1.37
特殊加強型聚甲醛添加凱芙拉（D2K)		D2K783TK 3 1/4	LDD2K783TKD/0826	82.60	3.25	8.7	0.343	457.2	18	1700	382	1.76	1.19
		D2K783TK 83.8	LDD2K783TKRA/0838	83.80	3.30	8.7	0.343	457.2	18	1700	382	1.78	1.19
		D2K783TK 4 1/2	LDD2K783TKG/1143	114.30	4.50	8.7	0.343	609.6	24	1700	382	2.04	1.37
生物學低摩擦熱塑性塑料（FAST）		EF 783TK 3 1/4	LDEF783TKD/0826	82.60	3.25	8.7	0.343	457.2	18	1700	382	1.76	1.19
		EF 783TK 83.8	LDEF783TKRA/0838	83.80	3.30	8.7	0.343	457.2	18	1700	382	1.78	1.19
		EF 783T 4 1/2	LDEF783TKG/1143	114.30	4.50	8.7	0.343	609.6	24	1700	382	2.04	1.37

型號表示例

LD		UP		783TKD		/0826
		（1）		（2）		（3）

（1）高性能均聚聚甲醛

（2）系列

（3）寬度尺寸

鏈板應用

輸送產品

食品/飲料/灌裝應用

玻璃制造

特殊應用

易拉罐(2-3片)

PET瓶

玻璃瓶

制藥 洗滌劑 化妝品 容器

烘焙

轉彎鏈板1”節距

鏈板/網帶

783T

差速輸送

多道輸送

差速傳輸

多道輸送

差速傳輸

多道輸送

差速傳輸

多道輸送

輸送線
