鏈輪2556系列機加工一體式

鏈輪2556系列機加工一體式是一種在機械加工下生產的、采用一體式設計的鏈輪。鏈輪2556系列機加工一體式只適用于2556HTB-SR網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的惰輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的惰輪相比鋼制材料惰輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為聚酰胺，有良好的耐熱性、耐磨性以及耐化學腐蝕性。

一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。

齒形精確，可以與鏈板良好的配合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

聚酰胺具有較高的拉伸強度、彎曲強度和壓縮強度，可承受較大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

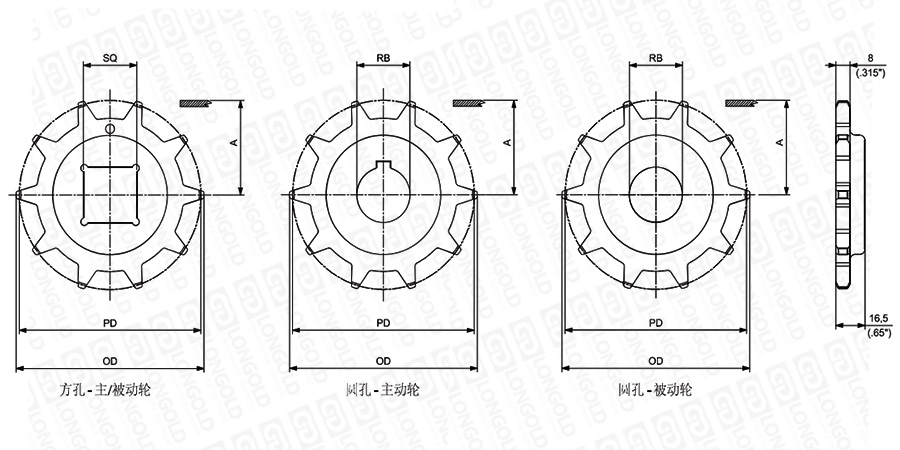

■鏈輪結構詳見如上圖

上圖為鏈輪2556系列機加工一體式的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		kg	lbs
8*	82.97	3.267	86.50	3.406	35.14	1.383	30	-	-	MPBAT25550830	MPBAF25550830	0.04	0.09	請咨詢	請咨詢
							35	-	-	MPBAT25550835	MPBAF25550835	0.03	0.08
							-	1	-	MPBAT255508254	MPBAF255508254	0.04	0.10
							-	_{1 1/4}	-	MPBAT255508317	MPBAF255508317	0.04	0.08
10	102.75	4.045	106.50	4.193	45.03	1.773	30	-	-	MPBAT25551030	MPBAF25551030	0.08	0.17
							35	-	-	MPBAT25551035	MPBAF25551035	0.07	0.16
							40	-	MPBAQ25551040	MPBAT25551040	MPBAF25551040	0.06	0.14
							-	1	-	MPBAT255510254	MPBAF255510254	0.08	0.18
							-	_{1 1/4}	-	MPBAT255510317	MPBAF255510317	0.07	0.16
							-	_{1 1/2}	MPBAQ255510381	MPBAT255510381	MPBAF255510381	0.07	0.15

注：

1.圓孔鏈輪孔徑表示直徑。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBAT	2550		08		30
（1）	（2）		（3）		（4）

（1）機加工一體式圓孔主動輪

（2）鏈輪系列

（3）齒數：8齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
