鏈輪2556系列機加工分體式

鏈輪2556系列機加工分體式是一種通過機械加工方式制造的、采用分體式設計的鏈輪。分為主動輪與被動輪，主動輪負責提供動力，被動輪被主動輪帶動，鏈輪2556系列機加工分體式只適用于2556HTB-SR網帶。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的鏈輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕（可輕5倍），具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為加強型聚酰胺，所有的連接螺栓都由不銹鋼制成，螺母材質為鍍鎳黃銅。

分體式鏈輪設計便于主動輪和從動輪的組裝和拆卸，無需拆裝滾軸，減少安裝和維修成本。

齒形精確，可以與網帶、鏈板良好的嚙合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇網帶和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

加強型聚酰胺比普通的聚酰胺具有更高的拉伸強度、彎曲強度和壓縮強度，可承受更大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

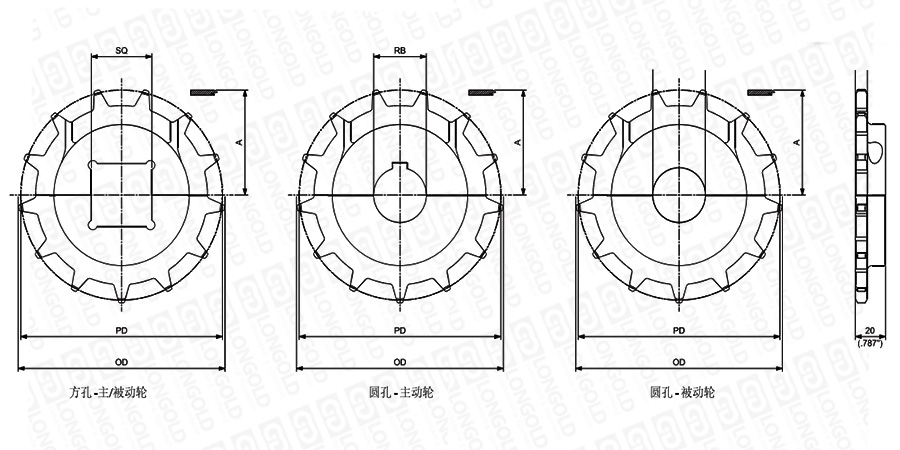

■鏈輪結構詳見如上圖

上圖為鏈輪2556系列機加工分體式的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）	型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A		孔徑*		主/被動輪	主動輪	被動輪	kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB		kg	lbs
10	102.75	4.045	106.50	4.193	45.03	1.773	30	-	-	MPBAST25551030	MPBASF25551030	0.11	0.24	請咨詢	請咨詢
							35	-	-	MPBAST25551035	MPBASF25551035	0.10	0.22
							-	1	-	MPBAST255510254	MPBASF255510254	0.12	0.26
							-	_{1 1/4}	-	MPBAST255510317	MPBASF255510317	0.11	0.24
13	132.67	5.223	137.50	5.413	59.99	2.362	30	-	-	MPBAST25551330	MPBASF25551330	0.20	0.43
							35	-	-	MPBAST25551335	MPBASF25551335	0.19	0.42
							40	-	MPBASQ25551340	MPBAST25551340	MPBASF25551340	0.18	0.40
							-	1	-	MPBAST255513254	MPBASF255513254	0.20	0.44
							-	_{1 1/4}	-	MPBAST255513317	MPBASF255513317	0.19	0.43
							-	_{1 1/2}	MPBASQ255513381	MPBAST255513381	MPBASF255513381	0.19	0.41
15	152.71	6.012	158.00	6.220	70.01	2.756	30	-	-	MPBAST25551530	MPBASF25551530	0.26	0.58
							35	-	-	MPBAST25551535	MPBASF25551535	0.26	0.57
							40	-	MPBASQ25551540	MPBAST25551540	MPBASF25551540	0.25	0.56
							-	1	-	MPBAST255515254	MPBASF255515254	0.27	0.59
							-	_{1 1/4}	-	MPBAST255515317	MPBASF255515317	0.26	0.58
							-	_{1 1/2}	MPBASQ255515381	MPBAST255515381	MPBASF255515381	0.25	0.56
16	162.75	6.407	168.00	6.614	75.03	2.954	30	-	-	MPBAST25551630	MPBASF25551630	0.29	0.63
							35	-	-	MPBAST25551635	MPBASF25551635	0.28	0.62
							40	-	MPBASQ25551640	MPBAST25551640	MPBASF25551640	0.27	0.60
							-	1	-	MPBAST255516254	MPBASF255516254	0.29	0.64
							-	_{1 1/4}	-	MPBAST255516317	MPBASF255516317	0.28	0.63
							-	_{1 1/2}	MPBASQ255516381	MPBAST255516381	MPBASF255516381	0.28	0.61

注：

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBAST		2555		10		30
（1）		（2）		（3）		（4）

（1）機加工分體式圓孔主動鏈輪

（2）鏈輪系列

（3）齒數：10齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
