8300系列主動鏈輪-機加工一體式

機加工一體式鏈輪是一種在機械加工方式生產的、采用一體式設計的鏈輪。機加工一體式的8300系列主動鏈輪是與8300系列網帶配套使用的鏈輪。

應用領域

食品行業

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

鏈輪材質為聚酰胺，具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的鏈輪相比鋼制材料鏈輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。

齒形精確，可以與網帶良好的配合，提供動力，以此準確、迅速輸送物品。

有多個不同齒數鏈輪提供選擇，滿足不同的需求。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇網帶和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

聚酰胺具有較高的拉伸強度、彎曲強度和壓縮強度，可承受較大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

聚酰胺具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

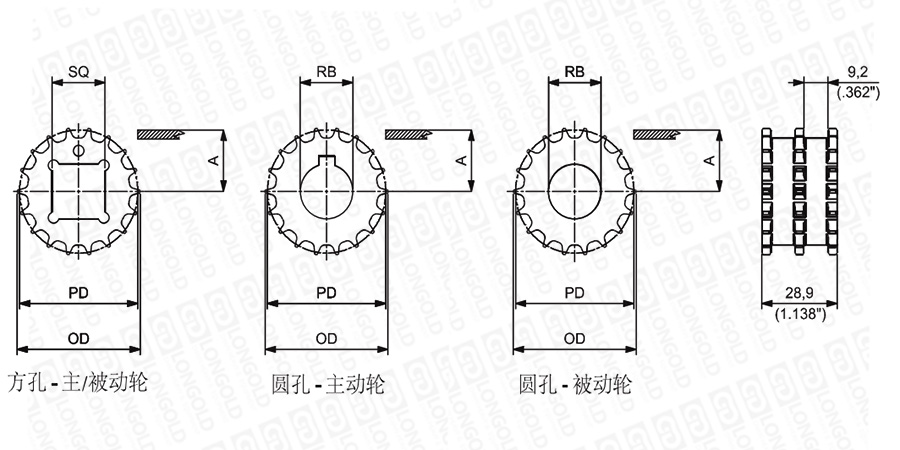

■鏈輪結構詳見如上圖

上圖為8300系列主動鏈輪-機加工一體式的結構圖，圖紙中已標明部分尺寸。

可根據客戶的需求，定制網帶的材質以及寬度，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（方孔）主/被動輪	型號（圓孔）主動輪	重量		PDF圖紙	DXF圖紙
	PD		OD		A						Kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	SQ	RB
18	46.07	1.814	47.00	1.850	20.04	0.789	20	-	MPBAQ83001820	MPBAT83001820	0.03	0.07	請咨詢	請咨詢
							25	-	-	MPBAT83001825	0.03	0.07
							-	3/4	MPBAQ830018190	MPBAT830018190	0.03	0.07
							-	1	-	MPBAT830018254	0.03	0.07
24	61.29	2.413	62.30	2.450	27.65	1.088	20	-	-	MPBAT83002420	0.07	0.15
							25	-	MPBAQ83002425	MPBAT83002425	0.06	0.13
							30	-	-	MPBAT83002430	0.05	0.11
							-	1	MPBAQ830024254	MPBAT830024254	0.06	0.13
							-	1 1/4	-	MPBAT830024317	0.05	0.11

注:

1.圓孔鏈輪表示直徑，方孔鏈輪表示邊長。

2.英制圓孔主動輪提供固定螺栓，公制不提供。

型號表示例

MPBAQ		8300		18		190
（1）		（2）		（3）		（4）

（1）方孔主/被動機加工一體式鏈輪

（2）鏈輪系列

（3）齒數

（4）孔徑：19.0mm

鏈輪應用

輸送產品			食品/飲料/灌裝應用						特殊應用
			易拉罐(2-3片)		PET瓶		玻璃瓶		制藥洗滌劑化妝品容器	烘焙
產品	機加工一體式鏈輪	8300系列	包裝機	包裝產品輸送	包裝機	包裝產品輸送	包裝機	包裝產品輸送	輸送線	輸送線
