機加工一體式鏈輪-1010系列

機加工一體式鏈輪是一種在機械加工下生產的、采用一體式設計的鏈輪。機加工一體式鏈輪-1010系列適用于：1500/1600/HF 1600/HFS 1600/RR 1500/RR 1600/1110系列鏈板與網帶。

應用領域

機械工程

產品手冊索取

產品特點

工藝特點
設計特點
鏈輪安裝
注意事項
材質特性

采用玻璃纖維增強塑料樹脂制成的惰輪具有高轉矩抗力，確保非常精確的齒形和抗磨損性。

塑料材質的惰輪相比鋼制材料惰輪，質量更輕(可輕5倍)，具有極佳的抗腐蝕性和抗化學侵蝕性。

鏈輪材質為聚酰胺，有良好的耐熱性、耐磨性以及耐化學腐蝕性。

一體化設計使得鏈輪的尺寸更加小巧，便于安裝在空間有限的傳動系統中。

齒形精確，可以與鏈板良好的配合，提供動力，以此準確、迅速輸送物品。

根據機械傳動系統的設計要求，確定鏈輪的安裝位置。確保鏈輪的安裝位置準確無誤，以保證傳動的精度和穩定性。

確定鏈輪安裝于軸的方式，熟悉流程，確保鏈輪固定在軸上，防止送動。

將鏈板套在鏈輪上，確保鏈板的方向正確。鏈板的方向應與鏈輪的旋轉方向一致，以保證傳動的順暢性。

安裝完成后，檢查鏈輪和鏈板的安裝質量。確保鏈輪安裝牢固，鏈條張緊度適中，傳動順暢無卡頓，確保鏈輪和鏈條在同一平面內，避免出現偏斜或跳動等現象。

從動鏈輪應有張緊裝置。

鏈輪磨損過大時最好及時更換，否則會加劇鏈板和鏈輪的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑鏈輪，以提高其使用壽命。

聚酰胺具有較高的拉伸強度、彎曲強度和壓縮強度，可承受較大的載荷，具有良好的韌性和抗沖擊性，在受到?jīng)_擊時不易破裂，耐磨性優異。

具有良好的可加工性，可采用注塑、擠出、吹塑等多種加工方法制造各種形狀的零部件，聚酰胺的流動性較好，可在較低的溫度和壓力下成型，降低了加工成本。

技術參數

點擊圖片放大

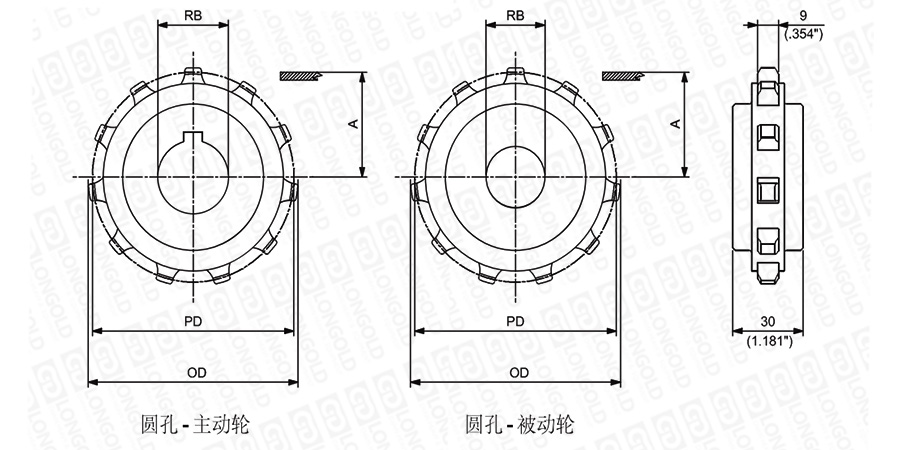

■鏈輪結構詳見如上圖

上圖為機加工一體式鏈輪-1010系列的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	分度圓直徑		齒頂圓直徑		墊條定位		孔徑*		型號（圓孔）		重量		PDF圖紙	DXF圖紙
	PD		OD		A				主動輪	被動輪	Kg	lbs
	mm	inch	mm	inch	mm	inch	mm	inch	RB
10	82.20	3.236	81.30	3.201	36.70	1.445	25	-	MPBAT10101025	MPBAF10101025	0.09	0.19	請咨詢	請咨詢
							30	-	MPBAT10101030	MPBAF10101030	0.08	0.18
							-	1	MPBAT101010254	MPBAF101010254	0.09	0.19
							-	1 1/4	MPBAT101010317	MPBAF101010317	0.08	0.17
							-	1 1/2	MPBAT101010381	MPBAF101010381	0.07	0.14
11	90.16	3.550	89.60	3.528	40.70	1.602	25	-	MPBAT10101125	MPBAF10101125	0.11	0.25
							30	-	MPBAT10101130	MPBAF10101130	0.11	0.23
							-	1	MPBAT101011254	MPBAF101011254	0.11	0.25
							-	1 1/4	MPBAT101011317	MPBAF101011317	0.10	0.23
							-	1 1/2	MPBAT101011381	MPBAF101011381	0.09	0.20

注：

1.圓孔鏈輪孔徑表示直徑。

2.英制圓孔主動輪提供固定螺栓(8T鏈輪除外），公制不提供。

型號表示例

MPBAT		1010		10		25
（1）		（2）		（3）		（4）

（1）機加工一體式圓孔主動輪

（2）鏈輪系列

（3）齒數：10齒

（4）孔徑

訂購方法

訂購鏈輪時的注意事項

必須確認鏈板的規格，確認鏈板的寬度、導塊厚度、導塊內寬等尺寸。

請把鏈輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
