100-3 QD孔鏈輪

美標三排QD孔鏈輪，是美國ASME標準的三排鏈輪，鏈輪上帶有錐孔，配合QD襯套使用。材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。鏈輪為三排齒，配用LD100-3三排標準滾子鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

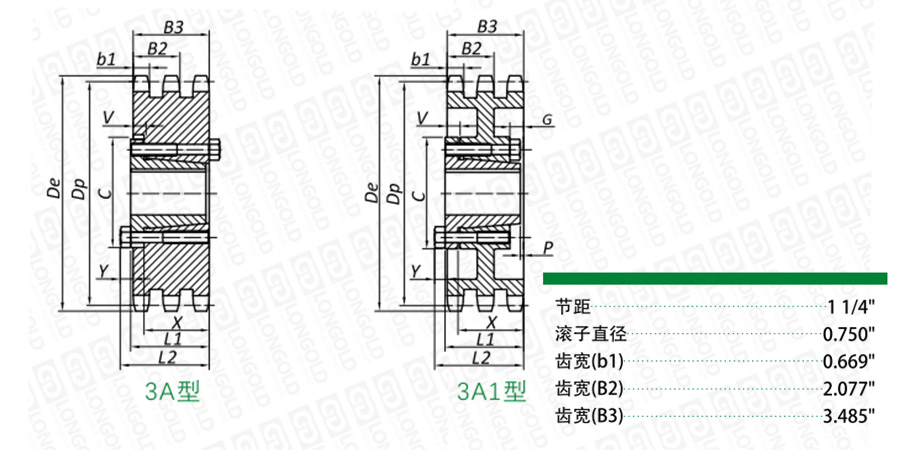

■鏈輪本體結構詳見如上圖

上圖為100-3 QD孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■三排A型鏈輪尺寸表

齒數

三排A型

隆德型號

QD套

型號

外圓直徑

節距圓直徑

最大

孔徑

主要尺寸

參考重量

PDF圖紙

DXF圖紙

鏈輪

QD套

inch

Lbs

LD100-3A35T-F

14.640

13.945

3 15/16

3 63/64

4 23/64

6 5/8

1/2

23/64

1/8

1/2

2 1/2

0.669

3.485

112.00

100.00

請咨詢

LD100-3A45T-F

18.630

17.820

3 15/16

3 63/64

4 23/64

6 5/8

1/2

23/64

1/8

1/2

2 1/2

0.669

3.485

139.00

120.00

■三排A1型鏈輪尺寸表

齒數

三排A1型

隆德型號

QD套

型號

外圓直徑

節距圓直徑

最大

孔徑

主要尺寸

參考重量

PDF圖紙

DXF圖紙

鏈輪

QD套

inch

Lbs

LD100-3A1-60T-J

24.600

23.884

4 7/16

4 1/2

7 1/4

1/2

33/64

3/8

11/16

3 3/16

0.669

3.485

197.00

178.00

請咨詢

LD100-3A1-70T-J

28.580

27.862

4 7/16

4 1/2

7 1/4

1/2

33/65

3/8

11/16

3 3/16

0.669

3.485

247.00

228.00

LD100-3A1-80T-J

32.570

31.839

4 7/16

4 1/2

7 1/4

1/2

33/66

3/8

11/16

3 3/16

0.669

3.485

287.00

268.00

型號表示例

LD100	-	3A	35T	Q	-	F
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）F: QD套型號

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
