120-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。120-2鏈輪，配用LD120-2雙排滾子鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

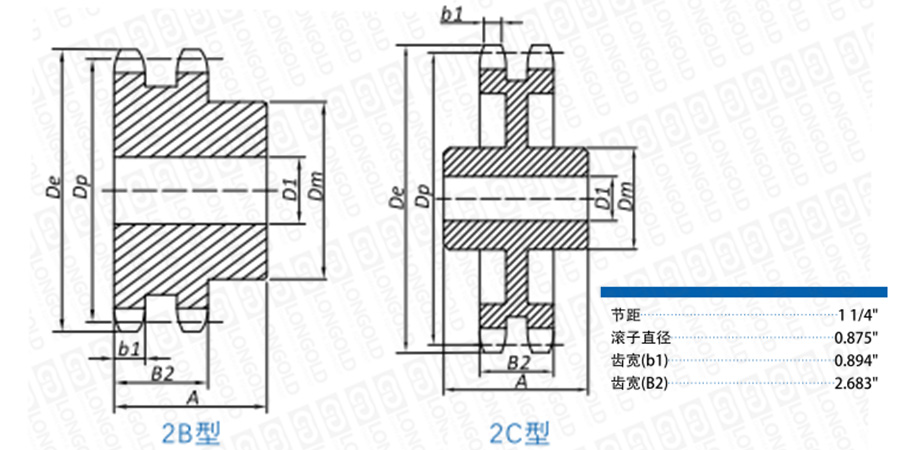

■鏈輪本體結構詳見如上圖

上圖為120-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■2B型鏈輪尺寸表

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
11	LD120-2B11T	6.010	5.32	1 1/2	2 3/8	3 5/9	3 3/4	13.60	請咨詢	請咨詢
12	LD120-2B12T	6.500	5.80	1 1/2	2 3/4	4 1/9	3 3/4	17.30
13	LD120-2B13T	6.990	6.27	1 1/2	3	4 1/2	3 3/4	21.10
14	LD120-2B14T	7.470	6.74	1 1/2	3 1/3	5	3 3/4	25.60
15	LD120-2B15T	7.960	7.21	1 1/2	3 1/2	5 1/4	3 3/4	29.90
16	LD120-2B16T	8.440	7.69	1 1/2	3 1/2	5 1/4	3 3/4	33.80
17	LD120-2B17T	8.920	8.16	1 1/2	3 1/2	5 1/4	3 3/4	36.90
18	LD120-2B18T	9.410	8.64	1 1/2	3 1/2	5 1/4	3 3/4	41.90
19	LD120-2B19T	9.890	9.11	1 1/2	3 1/2	5 1/4	3 3/4	46.50
20	LD120-2B20T	10.370	9.59	1 1/2	3 1/2	5 1/2	3 3/4	50.20
21	LD120-2B21T	10.850	10.06	1 1/2	3 1/2	5 1/2	3 3/4	55.60
22	LD120-2B22T	11.330	10.54	1 1/2	3 4/5	5 3/4	4	64.00
23	LD120-2B23T	11.810	11.02	1 1/2	4 1/2	6 1/2	4	75.00
24	LD120-2B24T	12.290	11.49	1 1/2	4 1/2	6 1/2	4	79.00
25	LD120-2B25T	12.770	11.97	1 1/2	4 1/2	6 1/2	4	84.00
26	LD120-2B26T	13.250	12.44	1 1/2	4 1/2	6 1/2	4	90.00
30	LD120-2B30T	15.170	14.35	1 1/2	4 1/2	6 1/2	4	119.00

■2C型鏈輪尺寸表

齒數	雙排C型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
35	LD120-2C35T	17.570	16.73	1 1/2	5 3/8	7 1/2	6	148.00	請咨詢	請咨詢
45	LD120-2C45T	22.350	21.50	1 1/2	5 3/8	7 1/2	6	188.00
60	LD120-2C60T	29.520	28.66	1 1/2	6 3/8	9 1/2	6 1/4	307.00

型號表示例

LD120	-	2B	17T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
