160-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。160-2鏈輪，配用LD160-2雙排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

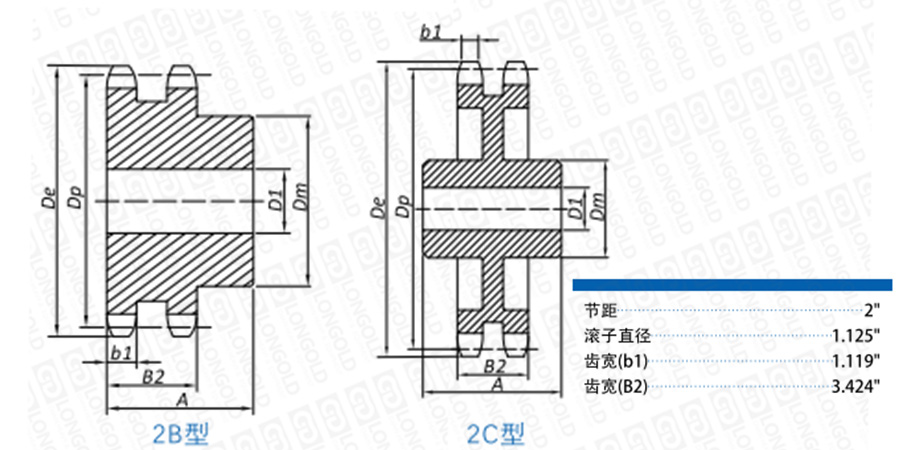

■鏈輪本體結構詳見如上圖

上圖為160-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■2B型鏈輪尺寸表

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
13	LD160-2B13T	9.310	8.36	2	4	6	4 3/4	48.00	請咨詢	請咨詢
14	LD160-2B14T	9.960	8.99	2	4 3/4	6 3/4	4 3/4	58.00
15	LD160-2B15T	10.610	9.62	2	5 1/4	7	4 3/4	68.00
16	LD160-2B16T	11.260	10.25	2	5 1/4	7	4 3/4	75.00
17	LD160-2B17T	11.900	10.88	2	5 1/4	7	4 3/4	91.00
18	LD160-2B18T	12.540	11.52	2	5 1/4	7	4 3/4	96.00
19	LD160-2B19T	13.190	12.15	2	5 1/4	7	4 3/4	107.00
20	LD160-2B20T	13.830	12.78	2	5 1/4	7	4 3/4	119.00
21	LD160-2B21T	14.470	13.42	2	5 3/8	7 1/2	4 3/4	130.00
22	LD160-2B22T	15.110	14.05	2	5 3/8	7 1/2	4 3/4	141.00
23	LD160-2B23T	15.750	14.69	2	5 3/8	7 1/2	4 3/4	157.00
24	LD160-2B24T	16.390	15.32	2	5 3/8	7 1/2	4 3/4	171.00
25	LD160-2B25T	17.030	15.96	2	5 3/8	7 1/2	4 3/4	187.00
26	LD160-2B26T	17.670	16.59	2	5 3/8	7 1/2	4 3/4	201.00

■2C型鏈輪尺寸表

齒數	雙排C型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	Lbs
35	LD160-2C35T	23.420	22.31	1 1/2	6 3/4	9 1/2	6 5/8	306.00	請咨詢	請咨詢
45	LD160-2C45T	29.800	28.67	1 1/2	7	10	7 1/8	431.00
60	LD160-2C60T	39.360	38.21	1 1/2	7	10	7 1/8	561.00

型號表示例

LD160	-	2B	23T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
