35-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。35-2鏈輪，配用LD35-2雙排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

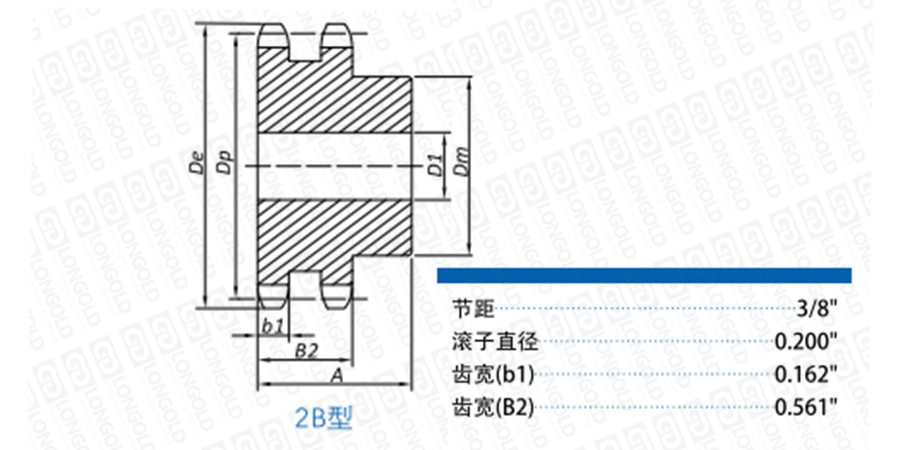

■鏈輪本體結構詳見如上圖

上圖為35-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
12	LD35-2B12TQ	1.630	1.45	1/2	5/9	1	1 1/4	0.32	請咨詢	請咨詢
13	LD35-2B13TQ	1.750	1.57	1/2	2/3	1 1/9	1 1/4	0.36
14	LD35-2B14TQ	1.870	1.69	1/2	7/8	1 1/4	1 1/4	0.44
15	LD35-2B15TQ	1.990	1.80	1/2	8/9	1 2/5	1 1/4	0.56
16	LD35-2B16TQ	2.110	1.92	1/2	8/9	1 4/9	1 1/4	0.64
17	LD35-2B17TQ	2.230	2.04	1/2	1 1/9	1 3/5	1 1/4	0.74
18	LD35-2B18TQ	2.350	2.16	1/2	1 1/5	1 5/7	1 1/4	0.84
19	LD35-2B19TQ	2.470	2.28	1/2	1 1/3	1 7/8	1 1/4	0.96
20	LD35-2B20TQ	2.590	2.40	3/4	1 1/3	1 8/9	1 3/8	1.08
21	LD35-2B21TQ	2.710	2.52	3/4	1 3/8	2 1/9	1 3/8	1.24
22	LD35-2B22TQ	2.830	2.64	3/4	1 4/9	2 1/5	1 3/8	1.42
23	LD35-2B23TQ	2.950	2.75	3/4	1 1/2	2 1/4	1 3/8	1.54
24	LD35-2B24TQ	3.070	2.87	3/4	1 1/2	2 1/4	1 3/8	1.62
25	LD35-2B25TQ	3.190	2.99	3/4	1 1/2	2 1/4	1 3/8	1.66
26	LD35-2B26TQ	3.310	3.11	3/4	1 3/4	2 1/2	1 3/8	1.98
30	LD35-2B30T	3.790	3.59	3/4	1 3/4	2 1/2	1 3/8	2.34
36	LD35-2B36T	4.510	4.30	3/4	1 3/4	2 1/2	1 3/8	3.00
42	LD35-2B42T	5.230	5.02	3/4	1 3/4	2 1/2	1 3/8	3.80
48	LD35-2B48T	5.950	5.73	3/4	1 3/4	2 1/2	1 3/8	4.66
52	LD35-2B52T	6.430	6.21	3/4	1 3/4	2 1/2	1 3/8	5.40
60	LD35-2B60T	7.380	7.17	3/4	1 3/4	2 1/2	1 3/8	6.84
68	LD35-2B68T	8.340	8.12	3/4	2 3/8	3 1/2	1 1/2	10.01
72	LD35-2B72T	8.810	8.60	3/4	2 3/8	3 1/2	1 1/2	11.04
76	LD35-2B76T	9.290	9.07	3/4	2 3/8	3 1/2	1 1/2	11.94
84	LD35-2B84T	10.250	10.03	3/4	2 3/8	3 1/2	1 1/2	14.98
95	LD35-2B95T	11.560	11.34	1	2 3/8	3 1/2	1 1/2	17.42
96	LD35-2B96T	11.680	11.46	1	2 3/8	3 1/2	1 1/2	18.14
102	LD35-2B102T	12.400	12.18	1	2 3/8	3 1/2	1 1/2	19.92

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

型號表示例

LD35	-	2B	16T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
