50-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。50-2鏈輪，配用LD50-2雙排滾子鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

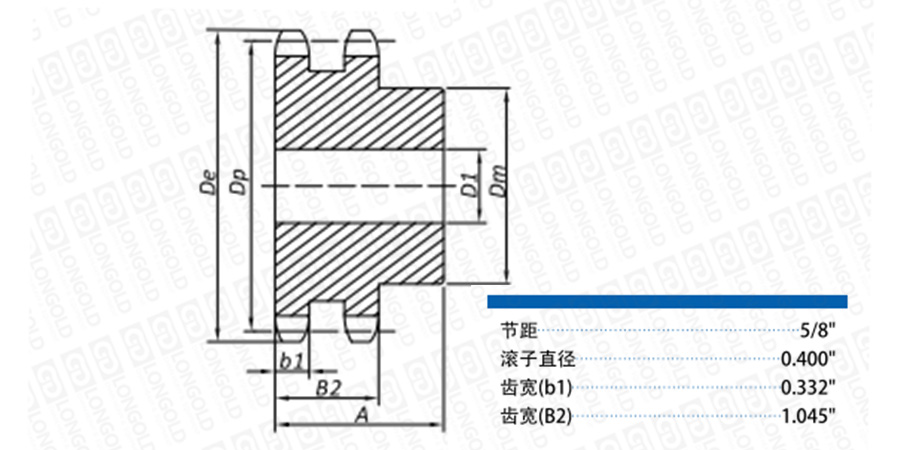

■鏈輪本體結構詳見如上圖

上圖為50-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
11	LD50-2B11TQ	2.500	2.22	5/8	8/9	1 4/9	1 3/4	0.96	請咨詢	請咨詢
12	LD50-2B12TQ	2.710	2.41	5/8	1 1/8	1 2/3	1 3/4	1.25
13	LD50-2B13TQ	2.910	2.61	5/8	1 1/3	1 7/8	1 3/4	1.56
14	LD50-2B14TQ	3.110	2.81	5/8	1 3/8	2 1/9	1 3/4	1.86
15	LD50-2B15TQ	3.320	3.01	3/4	1 1/2	2 1/3	1 3/4	2.22
16	LD50-2B16TQ	3.520	3.20	3/4	1 3/4	2 1/2	1 3/4	2.62
17	LD50-2B17TQ	3.720	3.40	3/4	1 7/8	2 2/3	1 3/4	3.04
18	LD50-2B18TQ	3.920	3.60	3/4	1 8/9	2 8/9	1 3/4	3.58
19	LD50-2B19TQ	4.120	3.80	1	2 1/8	3 1/8	1 3/4	3.90
20	LD50-2B20TQ	4.320	4.00	1	2 1/4	3 1/4	1 3/4	4.26
21	LD50-2B21TQ	4.520	4.19	1	2 3/8	3 1/2	1 3/4	4.90
22	LD50-2B22TQ	4.720	4.39	1	2 3/8	3 5/9	1 7/8	5.58
23	LD50-2B23TQ	4.920	4.59	1	2 1/2	3 5/8	1 7/8	6.10
24	LD50-2B24TQ	5.120	4.79	1	2 1/2	3 5/8	1 7/8	6.50
25	LD50-2B25TQ	5.320	4.99	1	2 1/2	3 5/8	1 7/8	6.94
26	LD50-2B26T	5.520	5.19	1	2 1/2	3 3/4	1 7/8	7.54
30	LD50-2B30T	6.320	5.98	1	2 1/2	3 3/4	1 7/8	9.40
32	LD50-2B32T	6.720	6.38	1	2 1/2	3 3/4	1 7/8	10.46
35	LD50-2B35T	7.320	6.97	1	2 1/2	3 3/4	1 7/8	12.28
36	LD50-2B36T	7.520	7.17	1 1/5	2 3/4	4	2 1/8	13.94
40	LD50-2B40T	8.320	7.97	1 1/5	2 3/4	4	2 1/8	16.54
42	LD50-2B42T	8.720	8.36	1 1/5	2 3/4	4	2 1/8	17.92
45	LD50-2B45T	9.310	8.96	1 1/5	2 3/4	4	2 1/8	20.30
48	LD50-2B48T	9.910	9.56	1 1/5	2 3/4	4 1/4	2 3/8	24.08
52	LD50-2B52T	10.710	10.35	1 1/5	2 3/4	4 1/4	2 3/8	27.42
54	LD50-2B54T	11.110	10.75	1 1/5	2 3/4	4 1/4	2 3/8	29.16
60	LD50-2B60T	12.300	11.94	1 1/3	3	4 1/2	2 3/8	35.88
68	LD50-2B68T	13.890	13.53	1 1/3	3	4 1/2	2 3/8	44.98
72	LD50-2B72T	14.690	14.33	1 1/3	3	4 1/2	2 3/8	50.22
76	LD50-2B76T	15.490	15.12	1 1/3	3	4 1/2	2 3/8	45.64
84	LD50-2B84T	17.080	16.72	1 1/3	3	4 1/2	2 3/8	51.64
95	LD50-2B95T	19.270	18.90	1 1/3	3	4 1/2	2 3/8	64.32
96	LD50-2B96T	19.470	19.10	1 1/3	3	4 1/2	2 3/8	67.42
102	LD50-2B102T	20.660	20.30	1 1/3	3	4 1/2	2 3/8	72.68
112	LD50-2B112T	22.650	22.28	1 1/3	3 1/3	5 1/4	2 3/8	90.22

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

型號表示例

LD50	-	2B	26T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
