35-1 錐孔鏈輪

美標錐孔鏈輪是符合美國標準的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。35-1錐孔鏈輪，配用LD35-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

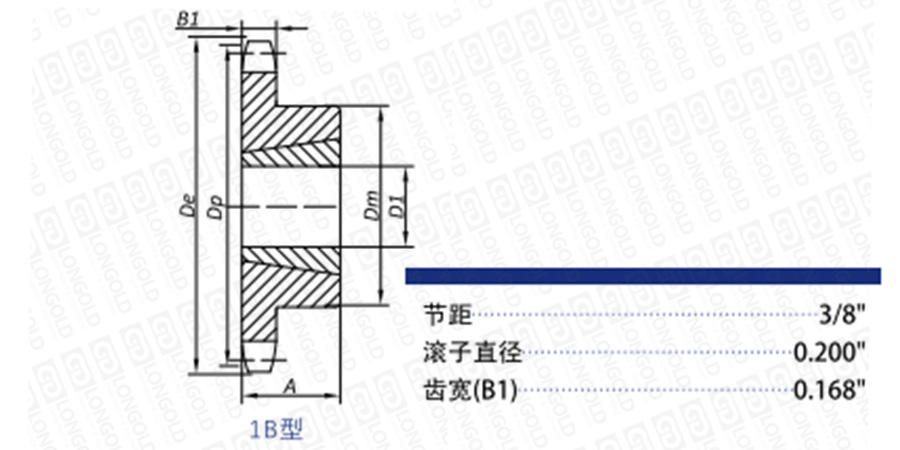

■鏈輪本體結構詳見如上圖

上圖為35-1 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	lbs	lbs
18	LD35-1B18T-TB	1008	2.352	2.159	1	7/8	*1 7/8	0.40	0.30	請咨詢	請咨詢
19	LD35-1B19T-TB	1008	2.472	2.278	1	7/8	1 4/5	0.50	0.30
20	LD35-1B20T-TB	1008	2.593	2.397	1	7/8	1 8/9	0.60	0.30
21	LD35-1B21T-TB	1008	2.713	2.516	1	7/8	2 1/16	0.70	0.30
22	LD35-1B22T-TB	1210	2.883	2.635	1 1/4	1	*2 3/8	0.80	0.60
23	LD35-1B23T-TB	1210	2.954	2.754	1 1/4	1	2 7/16	0.90	0.60
24	LD35-1B24T-TB	1210	3.074	2.873	1 1/4	1	2 7/16	0.90	0.60
25	LD35-1B25T-TB	1210	3.194	2.992	1 1/4	1	2 7/16	1.20	0.60
26	LD35-1B26T-TB	1610	3.314	3.111	1 5/8	1	*2 7/8	1.10	0.90
28	LD35-1B28T-TB	1610	3.553	3.349	1 5/8	1	2 7/8	1.20	0.90
30	LD35-1B30T-TB	1610	3.793	3.588	1 5/8	1	3 1/8	1.20	0.90
32	LD35-1B32T-TB	1610	4.032	3.826	1 5/8	1	3 1/4	1.30	0.90
35	LD35-1B35T-TB	1610	4.392	4.183	1 5/8	1	3 1/4	1.40	0.90
36	LD35-1B36T-TB	1610	4.511	4.303	1 5/8	1	3 1/4	1.40	0.90
40	LD35-1B40T-TB	1610	4.990	4.786	1 5/8	1	3 1/4	1.90	0.90
42	LD35-1B42T-TB	1610	5.229	5.018	1 5/8	1	3 1/4	2.00	0.90
45	LD35-1B45T-TB	1610	5.588	5.376	1 5/8	1	3 1/4	2.10	0.90
48	LD35-1B48T-TB	1610	5.946	5.734	1 5/8	1	3 1/4	2.30	0.90
54	LD35-1B54T-TB	1610	6.663	6.449	1 5/8	1	3 1/4	2.60	0.90
60	LD35-1B60T-TB	1610	7.380	7.165	1 5/8	1	3 1/4	3.00	0.90
70	LD35-1B70T-TB	1610	8.575	8.358	1 5/8	1	3 1/4	3.70	0.90
72	LD35-1B72T-TB	1610	8.814	8.597	1 5/8	1	3 1/4	3.90	0.90
80	LD35-1B80T-TB	1610	9.770	9.552	1 5/8	1	3 1/4	4.50	0.90
84	LD35-1B84T-TB	1610	10.247	10.029	1 5/8	1	3 1/4	4.90	0.90
96	LD35-1B96T-TB	1610	11.680	11.461	1 5/8	1	3 1/4	6.00	0.90
112	LD35-1B112T-TB	1610	13.590	13.371	1 5/8	1	3 1/4	7.80	0.90

注：*表示無鍵槽。

型號表示例

LD35	-	1B	18T	Q	-	TB
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
