50-2 錐孔鏈輪

美標錐孔鏈輪是符合美國標準的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。50-2錐孔鏈輪，配用LD50-2雙排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

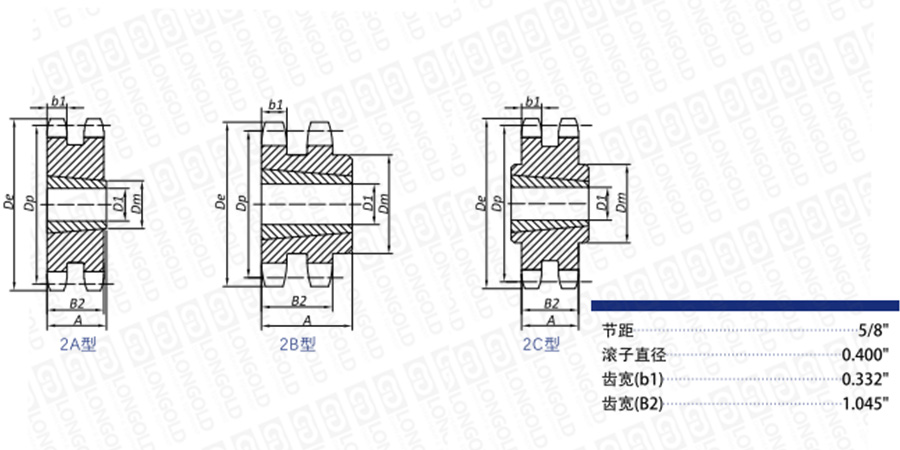

■鏈輪本體結構詳見如上圖

上圖為50-2 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■雙排A型鏈輪尺寸表

齒數	雙排A型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
14	LD50-2A14TQ-TB	1008	3.113	2.809	1	7/8	-	0.80	0.30	請咨詢	請咨詢
15	LD50-2A15TQ-TB	1210	3.315	3.006	1 1/4	1	-	0.90	0.60
16	LD50-2A16TQ-TB	1210	3.517	3.204	1 1/4	1	-	1.10	0.60
17	LD50-2A17TQ-TB	1610	3.719	3.410	1 5/8	1	-	1.10	0.60
18	LD50-2A18TQ-TB	1610	3.920	3.599	1 5/8	1	-	1.30	0.90
19	LD50-2A19TQ-TB	1610	4.120	3.797	1 5/8	1	-	1.60	0.90

■雙排B型鏈輪尺寸表

齒數	雙排B型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
20	LD50-2B20TQ-TB	2012	4.321	3.995	2	1 1/4	3 1/4	1.50	1.70	請咨詢	請咨詢
21	LD50-2B21TQ-TB	2012	4.522	4.193	2	1 1/4	3 1/2	1.90	1.70
25	LD50-2B25TQ-TB	2012	5.322	4.987	2	1 1/4	4 9/32	3.80	1.70
30	LD50-2B30T-TB	2517	6.321	5.979	2 1/2	1 3/4	4 9/32	7.50	3.50

■雙排C型鏈輪尺寸表

齒數	雙排C型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
36	LD50-2C36T-TB	2517	7.519	7.171	2 1/2	1 3/4	4 1/4	9.40	3.50	請咨詢	請咨詢
42	LD50-2C42T-TB	2517	8.715	8.363	2 1/2	1 3/4	4 1/4	13.40	3.50
48	LD50-2C48T-TB	2517	9.911	9.556	2 1/2	1 3/4	4 1/4	18.60	3.50
52	LD50-2C52T-TB	2517	10.707	10.351	2 1/2	1 3/4	4 3/8	22.20	3.50
60	LD50-2C60T-TB	2517	12.301	11.942	2 1/2	1 3/4	4 3/8	30.30	3.50
68	LD50-2C68T-TB	2517	13.893	13.533	2 1/2	1 3/4	4 3/8	39.40	3.50
76	LD50-2C76T-TB	2517	15.486	15.124	2 1/2	1 3/4	4 3/8	41.20	3.50
84	LD50-2C84T-TB	2517	17.079	16.715	2 1/2	1 3/4	4 3/8	45.30	3.50
95	LD50-2C95T-TB	2517	19.267	18.903	2 1/2	1 3/4	4 3/8	58.80	3.50
102	LD50-2C102T-TB	2517	20.661	20.295	2 1/2	1 3/4	4 3/8	67.10	3.50

型號表示例

LD50	-	2B	20T	Q	-	TB
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
