160-1 STL錐孔鏈輪

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

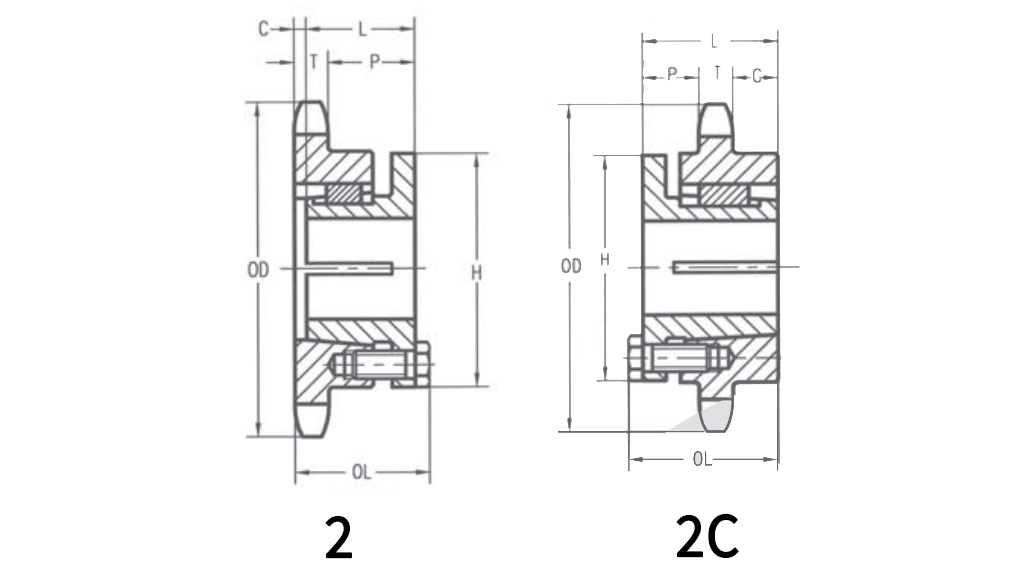

技術參數

點擊圖片放大

■鏈輪尺寸表

齒數	鏈輪型號	型號	外圓直徑	節距圓直徑	錐套型號	尺寸						錐套重量
			De	Dp		T	OL	L	P	C	H
			inch	inch		inch	inch	inch	inch	inch	inch
11	LD160-1B11T-RSTL	2	8.01	7.099	R1	1.156	3 13/32	2 7/8	1 31/32	1/4	5 3/8	10.8
12	LD160-1B12T-RSTL	2	8.66	7.727	R1		3 13/32	2 7/8	1 31/32	1/4	5 3/8	14.2
13	LD160-1B13T-RSTL	2	9.31	8.357	R1		3 5/32	2 7/8	1 23/32	—	5 3/8	15.5
14	LD160-1B14T-RSTL	2	9.96	8.988	R1		3 5/32	2 7/8	1 23/32	—	5 3/8	18.5
15	LD160-1B15T-RSTL	2	10.61	9.62	R1		3 5/32	2 7/8	1 23/32	—	5 3/8	21.6
16	LD160-1B16T-RSTL	2	11.25	10.252	R1	1.156	3 5/32	2 7/8	1 23/32	—	5 3/8	25
17	LD160-1B17T-RSTL	2	11.9	10.885	R1		3 5/32	2 7/8	1 23/32	—	5 3/8	28
18	LD160-1B18T-RSTL	2	12.54	11.518	R1		3 5/32	2 7/8	1 23/32	—	5 3/8	31.9
19	LD160-1B19T-RSTL	2	13.19	12.151	R1		3 5/32	2 7/8	1 23/32	—	5 3/8	35.9
20	LD160-1B20-R2STL	2C	13.83	12.785	R2		5 5/32	4 7/8	1 23/32	2	5 3/8	51
21	LD160-1B21-R2STL	2C	14.47	13.419	R2	1.156	5 5/32	4 7/8	1 23/32	2	5 3/8	56
22	LD160-1B22-R2STL	2C	15.11	14.053	R2		5 5/32	4 7/8	1 23/32	2	5 3/8	60
23	LD160-1B23-R2STL	2C	15.75	14.688	R2		5 5/32	4 7/8	1 23/32	2	5 3/8	65
24	LD160-1B24-R2STL	2C	16.39	15.323	R2		5 5/32	4 7/8	1 23/32	2	5 3/8	71.5
25	LD160-1B25-R2STL	2C	17.03	15.958	R2		5 5/32	4 7/8	1 23/32	2	5 3/8	74
26	LD160-1B26-R2STL	2C	17.67	16.593	R2	1.156	5 5/32	4 7/8	1 23/32	2	5 3/8	79
28	LD160-1B28-R2STL	2C	18.95	17.863	R2		5 5/32	4 7/8	1 23/32	2	19572	100
30	LD160-1B30-R2STL	2C	20.23	19.134	R2		5 5/32	4 7/8	1 23/32	2	19572	106
30	LD160-1B30T-S2STL	2C	20.23	19.134	S2		7 1/8	6 3/4	2 23/32	2 7/8	6 3/8	115
35	LD160-1B35T-S2STL	2C	23.42	22.312	S2		7 1/8	6 3/4	2 23/32	2 7/8	6 3/8	150
40	LD160-1B40T-S2STL	2C	26.61	25.491	S2	1.156	7 1/8	6 3/4	2 23/32	2 7/8	6 3/8	165
45	LD160-1B45T-S2STL	2C	29.8	28.671	S2		7 1/8	6 3/4	2 23/32	2 7/8	6 3/8	204
60	LD160-1B60T-U0STL	2C	39.36	38.215	U0		5 25/32	5 1/4	2 5/32	1 15/16	8 3/8	354
70	LD160-1B70T-U0STL	2C	45.73	44.578	U0		5 25/32	5 1/4	2 5/32	1 15/16	8 3/8	378
80	LD160-1B80T-U1STL	2C	52.1	50.943	U1		7 19/32	7 1/8	3 3/32	2 7/8	8 3/8	394

型號表示例

LD160	-	1B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
