06B 鑄鐵鏈輪

鑄鐵鏈輪是一種常見的機械傳動元件，它主要用于傳遞動力和扭矩，在工業機械、農業機械、汽車、摩托車等多種領域有廣泛的應用。06B鑄鐵鏈輪適用于06B系列鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
材質用料
安裝要求
注意事項
表面處理方式

采用優質鑄鐵材料鑄成，鑄鐵內部存在大量的石墨片（灰鑄鐵）或球狀石墨（球墨鑄鐵），這些石墨結構可以有效地吸收和緩沖振動，在一些有振動的傳動系統中，能夠減少噪音和設備的疲勞損傷。

通過適當?shù)臒崽幚砘虮砻嫣幚?，鑄鐵鏈輪可以獲得較好的耐磨性能，其表面硬度能夠滿足一定的鏈傳動要求。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

采用GG22-GG25材質，是優秀的鑄鐵材料，具有較高的強度、良好的韌性、較強的耐磨性以及抗疲勞性。同時還具有防振性、隔熱性、防腐性等特殊性能。

根據型號的遞增有著更高的抗拉強度，更好的性能。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

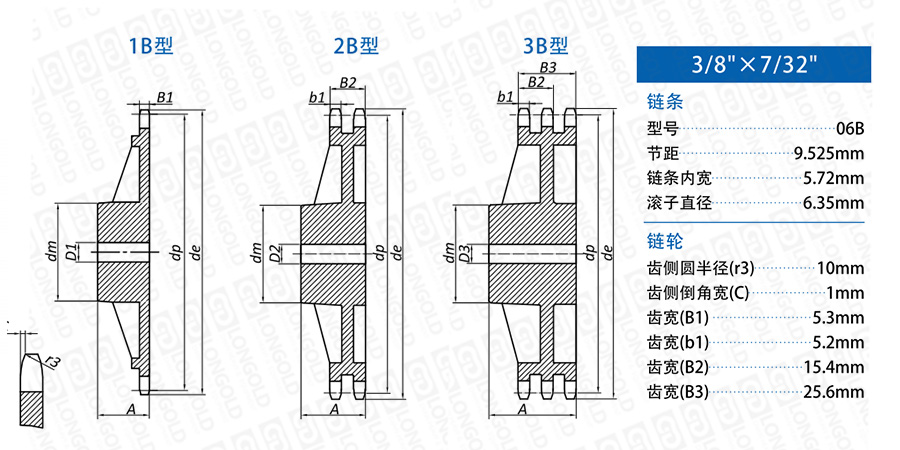

■鏈輪結構詳見如上圖

上圖為06B 鑄鐵鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

隆德型號

齒數

外徑

節距圓直徑

單排

雙排

三排

PDF圖紙

DXF圖紙

輪轂直徑

孔徑

鏈輪總厚

輪轂直徑

孔徑

鏈輪總厚

輪轂直徑

孔徑

鏈輪總厚

inch

LD06B-1B-38T-CL

4 50/73

4 46/85

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 44/81

86/91

2 17/83

請咨詢

LD06B-1B-45T-CL

5 5/9

5 35/93

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 44/81

86/91

2 17/83

LD06B-1B-57T-CL

6 84/85

6 21/26

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 44/81

86/91

2 17/83

LD06B-1B-76T-CL

9 11/43

9 7/94

2 65/86

63/80

1 20/77

3 13/87

63/80

1 50/87

3 89/95

86/91

2 17/83

LD06B-1B-95T-CL

11 11/21

11 27/79

3 13/87

63/80

1 50/87

3 44/81

63/80

1 71/92

3 89/95

86/91

2 17/83

LD06B-1B-114T-CL

114

13 72/91

13 39/64

3 13/87

63/80

1 50/87

3 57/77

63/80

1 71/92

3 89/95

86/91

2 17/83

LD06B-1B-150T-CL

150

18 7/89

17 29/32

3 44/81

86/91

1 71/92

3 89/95

86/91

1 92/95

4 82/89

86/91

2 25/69

型號表示例

LD06B	-	1B		38T	-	CL
（1）		（2）		（3）		（4）

（1）鏈號

（2）鏈輪類型

（3）齒數：38齒

（4）鑄鐵鏈輪

容許公差

齒頂圓直徑? ? ? h11

齒寬? ? ? ? ? ? ? ? h14

徑向跳動：以軸孔和齒根為參考，將鏈輪回轉一周，
測得徑向跳動量，不應超過下列兩數值中的最大值：0.0008df+0.08或0.15。

軸向跳動：以軸孔和鏈輪齒側面為參考，將鏈輪回轉一周，
測得的鏈輪軸向跳動量，不超過下列數值：0.0009df+0.08，不大于1.14mm。
