32B-1 工藝孔鏈輪

歐標單排工藝孔鏈輪，是按照DIN標準制造的鏈輪，鏈輪軸孔為工藝孔，工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。且鏈輪為單排，配用LD32B-1單排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

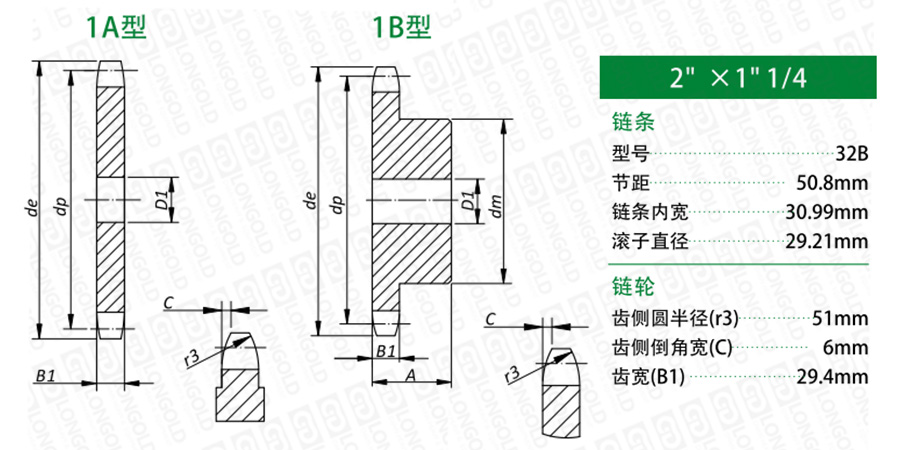

■鏈輪本體結構詳見如上圖

上圖為32B-1 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸參數

齒數	外圓直徑	節距圓直徑	單排A型鏈輪型號	軸孔徑	單排B型鏈輪型號	軸孔徑	輪轂直徑	輪轂長度	PDF圖紙	DXF圖紙
	de	dp		D1		D1	dm	A
	mm	mm		mm		mm	mm	mm
8	153.20	132.69	LD32B-1A-8T	25.00	LD32B-1B-8T	25.00	82	80.00	請咨詢	請咨詢
9	169.00	148.54	LD32B-1A-9T	25.00	LD32B-1B-9T	25.00	88	80.00
10	185.00	164.44	LD32B-1A-10T	25.00	LD32B-1B-10T	25.00	104	80.00
11	200.80	180.34	LD32B-1A-11T	30.00	LD32B-1B-11T	30.00	120	80.00
12	216.80	196.29	LD32B-1A-12T	30.00	LD32B-1B-12T	30.00	133	80.00
13	232.80	212.29	LD32B-1A-13T	30.00	LD32B-1B-13T	30.00	*145	80.00
14	248.80	228.29	LD32B-1A-14T	30.00	LD32B-1B-14T	30.00	*145	80.00
15	264.80	244.30	LD32B-1A-15T	30.00	LD32B-1B-15T	30.00	*145	80.00
16	280.90	260.40	LD32B-1A-16T	30.00	LD32B-1B-16T	30.00	*160	90.00
17	296.90	276.40	LD32B-1A-17T	30.00	LD32B-1B-17T	30.00	*160	90.00
18	313.00	292.55	LD32B-1A-18T	30.00	LD32B-1B-18T	30.00	*160	90.00
19	329.10	308.66	LD32B-1A-19T	30.00	LD32B-1B-19T	30.00	*160	90.00
20	345.20	324.71	LD32B-1A-20T	30.00	LD32B-1B-20T	30.00	*180	90.00
21	361.30	340.82	LD32B-1A-21T	30.00	LD32B-1B-21T	30.00	*180	90.00
22	377.50	356.98	LD32B-1A-22T	30.00	LD32B-1B-22T	30.00	*180	90.00
23	393.60	373.08	LD32B-1A-23T	30.00	LD32B-1B-23T	30.00	*180	90.00
24	409.70	389.18	LD32B-1A-24T	30.00	LD32B-1B-24T	30.00	*180	90.00
25	425.80	405.33	LD32B-1A-25T	30.00	LD32B-1B-25T	30.00	*180	90.00
26	441.90	421.44	LD32B-1A-26T	30.00	LD32B-1B-26T	30.00	*180	90.00
27	458.10	437.59	LD32B-1A-27T	30.00	LD32B-1B-27T	30.00	*180	90.00
28	474.20	453.69	LD32B-1A-28T	30.00	LD32B-1B-28T	30.00	*180	90.00
29	490.40	469.90	LD32B-1A-29T	30.00	LD32B-1B-29T	30.00	*180	90.00
30	506.50	486.00	LD32B-1A-30T	30.00	LD32B-1B-30T	30.00	*180	90.00
32	538.80	518.26	LD32B-1A-32T	30.00	LD32B-1B-32T	30.00	*180	90.00
35	589.50	566.72	LD32B-1A-35T	30.00	LD32B-1B-35T	30.00	*180	90.00
38	635.50	615.14	LD32B-1A-38T	30.00	LD32B-1B-38T	30.00	*180	90.00
40	670.30	647.49	LD32B-1A-40T	40.00	LD32B-1B-40T	30.00	*180	90.00
45	751.00	728.25	LD32B-1A-45T	40.00	LD32B-1B-45T	30.00	*180	100.00
50	831.80	809.04	LD32B-1A-50T	40.00	LD32B-1B-50T	30.00	*180	100.00
57	945.00	922.16	LD32B-1A-57T	40.00	LD32B-1B-57T	30.00	*180	100.00
60	993.40	970.65	LD32B-1A-60T	40.00	LD32B-1B-60T	30.00	*200	110.00
76	1252.00	1229.30	LD32B-1A-76T	40.00	LD32B-1B-76T	30.00	*200	110.00

注：*表示輪轂為焊接。

型號表示例

LD32B	-	1A	-	20T	Q
（1）		（2）		（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
