滾針套筒鏈用鏈輪

滾針套筒鏈用鏈輪，配用隆德鏈條的滾針套筒鏈，為了能充分發揮鏈條的性能，對齒部進行了精密機械加工處理。另外齒形也采用了與滾子之間的間隙最微小的零件。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型，也可以采用不銹鋼材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

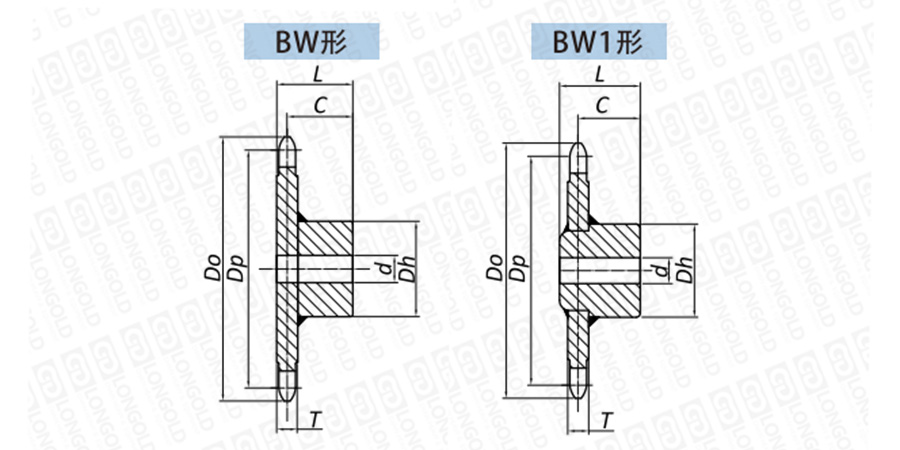

■鏈輪結構詳見如上圖

上圖為滾針套筒鏈用鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

鏈輪型號	齒數	鏈輪形式	節距圓直徑	外徑	齒寬	軸徑d		輪轂		中心距離	參考重量	PDF圖紙	DXF圖紙
			Dp	Do	T	工藝孔	最大孔	DH	L	C	參考重量
			mm	mm	mm	mm	mm	mm	mm	mm	kg
LDC03075R-NB-8T	8	BW形	196.0	209	11.90	18	55	83	62	56	4.8	請咨詢	請咨詢
LDC03075R-NB-10T	10		242.7	259		18	60	93	67	61	7.1
LDC03075R-NB-12T	12		289.8	308		18	60	93	67	61	9.0
LDC05100R-NB-8T	8	BW形	261.3	272	18.00	28	75	107	86	77	12.0
LDC05100R-NB-10T	10		323.6	340		33	80	117	94	85	17.4
LDC05100R-NB-12T	12		386.4	405		33	85	127	104	95	24.4
LDC10150R-NB-8T	8	BW形	392.0	408	22.00	38	100	147	123	112	33.2
LDC10150R-NB-10T	10		485.4	506		38	110	157	133	122	47.6
LDC10150R-NB-12T	12		579.6	601		38	115	167	144	133	65.2
LDC12200R-NB-8T	8	BW1形	522.6	551	28.00	60	120	177	150	125	67.4
LDC12200R-NB-10T	10		647.2	682		65	130	187	160	135	96.6
LDC12200R-NB-12T	12		772.7	810		75	145	207	180	155	136.9
LDC17200R-NB-8T	8	BW1形	522.6	562	40.00	75	145	207	180	148	98.1
LDC17200R-NB-10T	10		647.2	691		75	145	207	180	148	134.0
LDC17200R-NB-12T	12		772.7	821		80	160	227	200	168	190.1
LDC26250R-NB-8T	8	BW1形	653.3	703	45.00	80	160	227	200	164	159.7
LDC26250R-NB-10T	10		809.0	864		85	175	247	240	204	244.1
LDC26250R-NB-12T	12		965.9	1026		85	175	247	240	204	321.4
LDC36300R-NB-8T	8	BW1形	783.9	853	55.00	95	190	267	240	198	276.2
LDC36300R-NB-10T	10		970.8	1046		95	190	267	270	228	398.9
LDC36300R-NB-12T	12		1159.1	1234		100	210	297	260	218	550.8

注：1.能夠制作上表形式以外以及對齒部嚙合部位進行了硬化處理的鏈輪。

2.鏈輪重量超過30KG的，齒部有一處吊孔。

型號表示例

LDC03075	R	-	NB	-	8T	-	Q
（1）	（2）		（3）		（4）		（5）

（1）鏈號

（2）滾子形式：R=R滾子

（3）滾針套筒鏈

（4）齒數：8T

（5）Q：齒端硬化規格

鍵槽和攻絲尺寸

1.鍵槽公差： JIS鍵：JISB1301-1996 行鍵普通：Js9 舊JIS：JISB1301-1959 兩個平行鍵。 2.鍵槽相位：齒頂中心和鍵中心的相位匹配。 3.止動螺釘?shù)墓ソz孔：請參見鍵槽上的軸向A尺寸。	JIS 普通形鍵槽鍵槽寬度公差 Js9				舊JIS兩種平行鍵鍵槽寬度公差 E9
	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸
		KW	KH	MX		KW	KH	MX
		mm	mm	MX		mm	mm	MX
	22 ≤ d＜30	8	3.3	M6	22 ≤ d＜30	7	3	M6
	30 ≤ d＜38	10	3.3	M8	30 ≤ d＜40	10	3.5	M8
	38 ≤ d＜44	12	3.3		40 ≤ d＜50	12	3.5
	44 ≤ d＜50	14	3.8		50 ≤ d＜60	15	5
	50 ≤ d＜58	16	4.3	M10	60 ≤ d＜70	18	6	M10
	58 ≤ d＜65	18	4.4	M10	70 ≤ d＜80	20	6	M12
	65 ≤ d＜75	20	4.9	M12	80 ≤ d＜95	24	8	M12
	75 ≤ d＜85	22	5.4	M12	95 ≤ d＜110	28	9	M16
	85 ≤ d＜95	25	5.4	M16	110 ≤ d＜125	32	10	M20
	95 ≤ d＜110	28	6.4	M16	125 ≤ d＜140	35	11
	110 ≤ d＜130	32	7.4	M20	140 ≤ d＜160	38	12
	130 ≤ d＜150	36	8.4		160 ≤ d＜180	42	13
	150 ≤ d＜170	40	9.4		180 ≤ d＜200	45	14	M24
	170 ≤ d＜220	45	10.4	M24	200 ≤ d＜224	50	15.5
	200 ≤ d＜230	50	11.4	M24	224 ≤ d＜250	56	17.5
