P50.8傳動鏈輪

大節距鏈輪是用于重載傳動的鏈輪，其特點是具有較大的節距，能夠承載更大的載荷。這種鏈輪通常用于重型機械、礦山機械、輸送系統等場合。P50.8傳動鏈輪常用材料為C45、SUS304，與節距（Pitch）50.8m，內寬（Width）10.5mm 滾子（Roller）φ30mm的鏈條配套使用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。也可以采用不銹鋼或者工程塑料材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

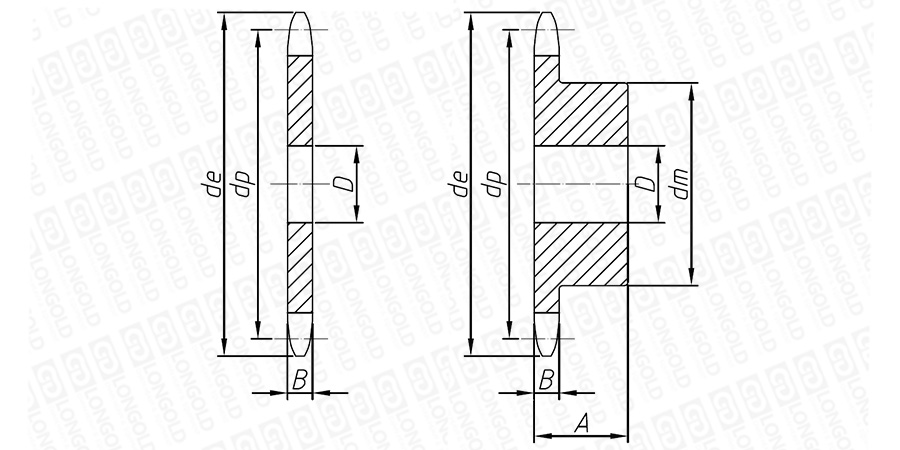

■鏈輪本體結構詳見如上圖

上圖為P50.8傳動鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■本體尺寸

齒數	de	dp	dm	D	B	A	Kg	PDF圖紙	DXF圖紙
齒數	mm	mm	mm	mm	mm	mm	mm	PDF圖紙	DXF圖紙
7	131	117.08	80	30	9	40	2	請咨詢	請咨詢
8	147	132.75	80	30	9	40	2
9	162	148.52	80	30	9	40	2
10	178	164.39	80	30	9	40	2
11	194	180.31	80	30	9	40	3
12	210	196.29	110	30	9	50	5
13	227	212.27	110	30	9	50	5
14	242	228.29	110	30	9	50	6
15	258	244.33	120	40	9	50	6
16	274	260.40	120	40	9	50	7
17	290	276.46	120	40	9	50	7
18	306	292.55	120	40	9	50	8
28	478	453.72	130	40	9	70	10

型號表示例

LD	P50.8	-	15T	Q
	（1）		（2）	（3）

（1）尺寸

（2）齒數

（3）Q：齒部硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
