P75輸送鏈輪

大節距輸送鏈輪通常是指那些用于特定工業應用，如重型物料輸送，其鏈條節距較大的鏈輪。這種鏈輪的設計需要滿足承載能力強、耐磨、耐用等要求。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。也可以采用不銹鋼或者工程塑料材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

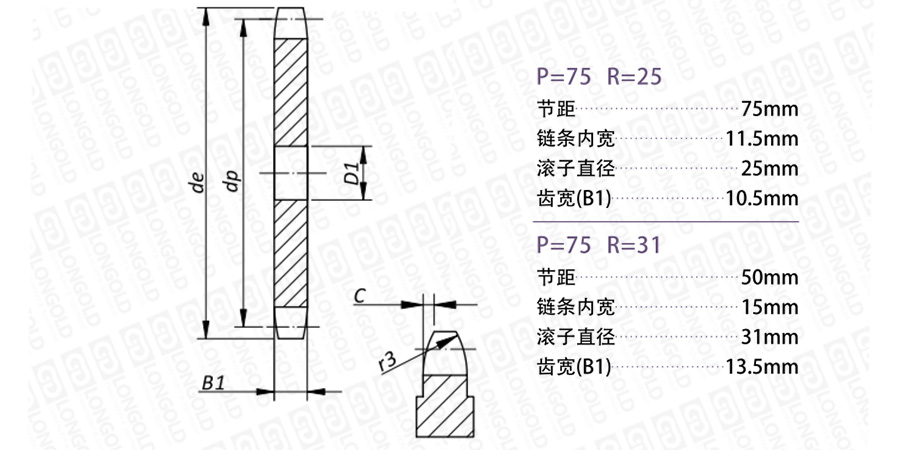

■鏈輪結構詳見如上圖

上圖為P75輸送鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■尺寸表

齒數	鏈輪型號	R25			R31			PDF圖紙	DXF圖紙
齒數		外圓直徑	節距圓直徑	軸孔徑	外圓直徑	節距圓直徑	軸孔徑
Z		de	dp	D1	de	dp	D1
Z		mm	mm	mm	mm	mm	mm
8	LDP75-R□-1A8T	213.40	195.98	30	217.60	195.98	30	請咨詢	請咨詢
9	LDP75-R□-1A9T	236.80	219.30	30	241.00	219.30	30
10	LDP75-R□-1A10T	260.20	242.77	30	264.40	242.77	30
11	LDP75-R□-1A11T	283.70	266.25	30	287.90	266.25	30
12	LDP75-R□-1A12T	307.30	289.80	30	311.50	289.80	30
13	LDP75-R□-1A13T	330.90	313.42	30	334.10	313.42	30
14	LDP75-R□-1A14T	-	-	-	358.70	337.05	30
15	LDP75-R□-1A15T	378.10	360.67	30	406.10	360.67	30
16	LDP75-R□-1A16T	401.90	384.45	30	429.70	384.45	30
17	LDP75-R□-1A17T	-	-	-	-	408.07	30
20	LDP75-R□-1A20T	496.90	479.40	30	-	-	-
21	LDP75-R□-1A21T	-	-	-	524.80	503.17	30
25	LDP75-R□-1A25T	615.90	598.42	30	620.10	598.42	30

型號表示例

LDP75	-	R25	-	1A	8T	Q
（1）		（2）		（3）	（4）	（5）

（1）鏈號

（2）滾子直徑

（3）鏈輪類型

（4）齒數：8齒

（5）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
