平頂鏈鏈輪

平頂鏈鏈輪的齒形是專門為平頂鏈設計的，平頂鏈的鏈板是平板狀的，鏈輪的齒要與這種平板狀的鏈板相嚙合。其齒頂通常較為平坦寬闊，以便與平頂鏈的鏈板有較大的接觸面積，這有助于分散壓力，使鏈條在傳動過程中更加穩定，減少鏈板與鏈輪齒之間的局部磨損。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型，也可以采用不銹鋼材料，為耐環境鏈輪。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

■鏈輪結構詳見如上圖

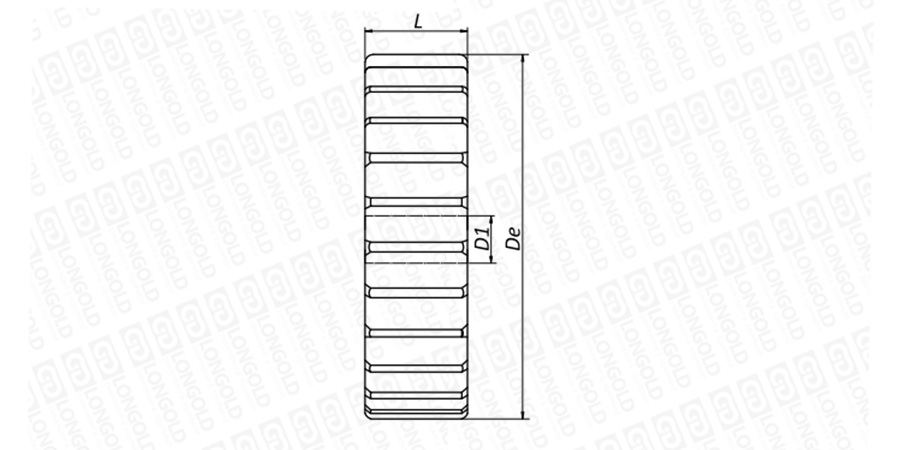

上圖為平頂鏈鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	外圓直徑	工藝孔	總高	PDF圖紙	DXF圖紙
Z	d_e	D₁	L
Z	mm	mm	mm
13	78.98	15	43.5	請咨詢	請咨詢
15	93.67	15	43.5
17	105.47	20	43.5
19	117.34	20	43.5
21	129.26	20	43.5
23	141.22	20	43.5
25	153.21	20	43.5
27	165.20	20	43.5
29	177.24	20	43.5
31	189.28	20	43.5

型號表示例

LD	-	P38.1	-	13T	-	TP
		（1）		（2）		（3）

（1）尺寸

（2）齒數：13齒

（3）頂板鏈輪

鍵槽和攻絲尺寸

1.鍵槽公差： JIS鍵：JISB1301-1996 行鍵普通：Js9 舊JIS：JISB1301-1959 兩個平行鍵。 2.鍵槽相位：齒頂中心和鍵中心的相位匹配。 3.止動螺釘?shù)墓ソz孔：請參見鍵槽上的軸向A尺寸。	JIS 普通形鍵槽鍵槽寬度公差 Js9				舊JIS兩種平行鍵鍵槽寬度公差 E9
	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸
		KW	KH	MX		KW	KH	MX
		mm	mm	MX		mm	mm	MX
	22 ≤ d＜30	8	3.3	M6	22 ≤ d＜30	7	3	M6
	30 ≤ d＜38	10	3.3	M8	30 ≤ d＜40	10	3.5	M8
	38 ≤ d＜44	12	3.3		40 ≤ d＜50	12	3.5
	44 ≤ d＜50	14	3.8		50 ≤ d＜60	15	5
	50 ≤ d＜58	16	4.3	M10	60 ≤ d＜70	18	6	M10
	58 ≤ d＜65	18	4.4	M10	70 ≤ d＜80	20	6	M12
	65 ≤ d＜75	20	4.9	M12	80 ≤ d＜95	24	8	M12
	75 ≤ d＜85	22	5.4	M12	95 ≤ d＜110	28	9	M16
	85 ≤ d＜95	25	5.4	M16	110 ≤ d＜125	32	10	M20
	95 ≤ d＜110	28	6.4	M16	125 ≤ d＜140	35	11
	110 ≤ d＜130	32	7.4	M20	140 ≤ d＜160	38	12
	130 ≤ d＜150	36	8.4		160 ≤ d＜180	42	13
	150 ≤ d＜170	40	9.4		180 ≤ d＜200	45	14	M24
	170 ≤ d＜220	45	10.4	M24	200 ≤ d＜224	50	15.5
	200 ≤ d＜230	50	11.4	M24	224 ≤ d＜250	56	17.5
