小型惰輪

小型惰輪整體結構靈巧，使得它在空間有限的機械設備中能夠被靈活應用。小型惰輪的輪轂尺寸較小，并且在滿足強度要求的前提下，可能采用更輕便的材料或者更緊湊的設計結構。輪緣部分與傳動鏈條或皮帶等接觸，其形狀和表面處理根據具體的傳動方式進行優化。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
材質用料
安裝要求
注意事項
表面處理方式

采用優質C45碳鋼進行沖壓成型。

與雙節距惰輪相比，小型惰輪最大可小37%。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

輪體材質為S45C（齒頂高頻淬火）；軸承材質：為鋼；表面采用四氧化三鐵保護膜。

軸承精度JISB15140級，軸承采用壓入方式。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

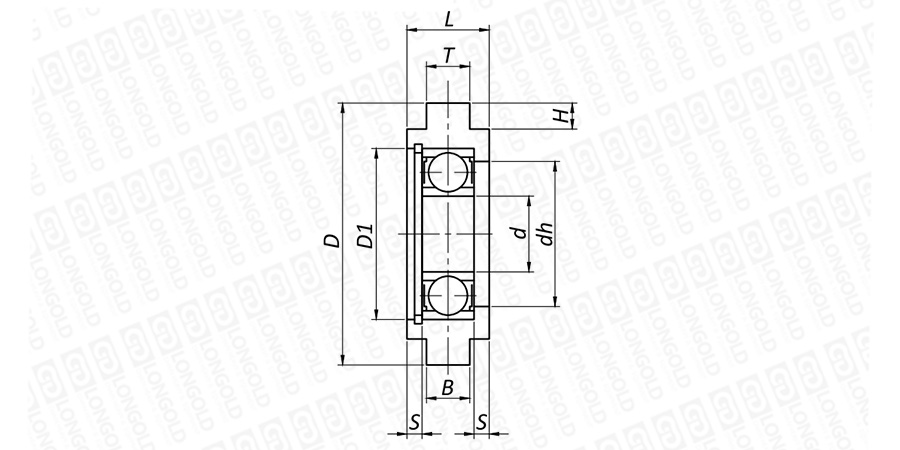

■鏈輪結構詳見如上圖

上圖為小型惰輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

惰輪型號	D	T	d	H	L	dh	S	軸承			PDF圖紙	DXF圖紙
								D1	B	Cr
								D1	B	動額定負載
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN
LD35-30T-IS	30	4.4	6	2.2	12	13	3.0	17	6	2.19	請咨詢	請咨詢
LD35-40T-IS	40		10		15	22	3.5	26	8	4.55
LD35-50T-IS	50		12		16	26	3.0	32	10	6.80
LD40-40T-IS	40	7.5	10	2.2	15	22	3.5	26	8	4.55
LD40-50T-IS	50		12		16	26	3.0	32	10	6.80
LD40-60T-IS	60		15		19	29	4.0	35	11	7.65
LD50-50T-IS	50	9.0	10	2.7	19	22	5.5	20	8	4.55
LD50-60T-IS	60		12		19	26	4.5	32	10	6.80
LD50-70T-IS	70		15		19	29	4.0	35	11	7.65
LD60-60T-IS	60	11.8	12	3.5	23	26	6.5	32	10	6.80
LD60-70T-IS	70	11.8	15	3.5	23	29	6.0	35	11	7.65

型號表示例

LD		35	-	30T	-	IS	-	K
		（1）		（2）		（3）		（4）

（1）鏈號

（2）齒數30T

（3）惰輪

（4）化學鍍鎳磷（無標記則為無表面處理）

惰輪應用

1.在較長的中心距離上采取松弛：

2.在多軸驅動上作為中心惰輪：

3.在繞鏈角度不足時使用：
