軸承鏈輪

帶軸承鏈輪是一種在鏈輪輪轂內已經集成了滾動軸承的傳動件。這種設計有助于簡化安裝過程，減少維護，并提高傳動效率。鏈輪的齒形參數符合歐洲D(zhuǎn)IN標準和美國ANSI標準，可以直接安裝在傳動軸上，無需額外的軸承座和軸承，適用于多種工業應用。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質C45碳鋼進行沖壓成型。

軸承的滾動體為滾子（如圓柱滾子、圓錐滾子等），承載能力相對較高，常用于承受較大徑向或軸向載荷的地方。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

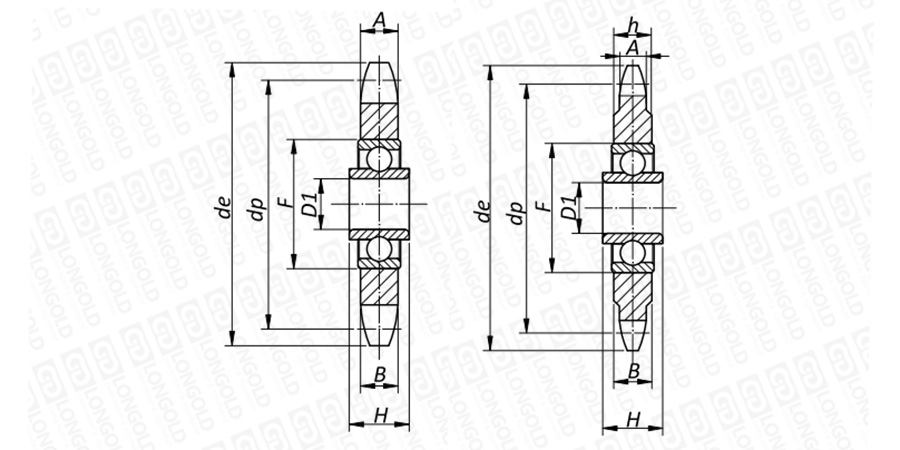

■鏈輪結構詳見如上圖

上圖為軸承鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	節距×內寬	外圓直徑	節距圓直徑	鏈輪總厚	軸孔徑	主要尺寸				PDF圖紙	DXF圖紙
		P×b1	de	dp	A	D1	F	B	H	h
		P×b1	mm	mm	mm	mm	mm	mm	mm	mm
23	LD-P8×3-23T-TS	8×3	62.15	58.75	2.8	16	40	12	18.3	7	請咨詢	請咨詢
21	LD-P3/8"×7/32"-21T-TS	3/8"×7/32"	68.00	63.90	5.3	16	40	12	18.3	7
18	LD-P1/2"×1/8"-18T-TS	1/2"×1/8"	78.90	73.14	3.0	16	40	12	18.3	7
18	LD-P1/2"×3/16"-18T-TS	1/2"×3/16"	78.90	73.13	4.5	16	40	12	18.3	7
16	LD-P1/2"×5/16"-16T-TS	1/2"×5/16"	69.50	65.10	7.2	16	40	12	18.3	7
18	LD-P1/2"×5/16"-18T-TS	1/2"×5/16"	77.80	73.14	7.2	16	40	12	18.3	7
14	LD-P5/8"×3/8"-14T-TS	5/8"×3/8"	78.00	71.34	9.1	16	40	12	18.3	9
15	LD-P5/8"×3/8"-15T-TS	5/8"×3/8"	83.00	76.36	9.1	16	40	12	18.3	9
17	LD-P5/8"×3/8"-17T-TS	5/8"×3/8"	93.00	86.39	9.1	16	40	12	18.3	9
13	LD-P3/4"×7/16"-13T-TS	3/4"×7/16"	87.50	79.59	11.1	16	40	12	18.3	11
15	LD-P3/4"×7/16"-15T-TS	3/4"×7/16"	99.80	91.63	11.1	16	40	12	18.3	11
12	LD-P1"×17.02-12T-TS	1"×17.02	109.00	98.14	16.2	20	47	14	17.7	16
13	LD-P1_1/4"×3/4"-13T-TS	1_1/4"×3/4"	147.80	132.65	18.5	25	52	15	21.0	19

型號表示例

LD	-	P8×3	-	23T	-	TS
		（1）		（2）		（3）

（1）鏈號

（2）節距×鏈條內節內寬

（3）齒數：23齒

（4）軸承鏈輪

鍵槽和功絲規格尺寸

1.鍵槽公差： JIS鍵：JISB1301-1996 行鍵普通：Js9 舊JIS：JISB1301-1959 兩個平行鍵。 2.鍵槽相位：齒頂中心和鍵中心的相位匹配。 3.止動螺釘?shù)墓ソz孔：請參見鍵槽上的軸向A尺寸。	JIS 普通形鍵槽鍵槽寬度公差 Js9				舊JIS兩種平行鍵鍵槽寬度公差 E9
	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸	適用軸孔徑	鍵槽寬度	鍵槽深度	絲錐尺寸
		KW	KH	MX		KW	KH	MX
		mm	mm	MX		mm	mm	MX
	22 ≤ d＜30	8	3.3	M6	22 ≤ d＜30	7	3	M6
	30 ≤ d＜38	10	3.3	M8	30 ≤ d＜40	10	3.5	M8
	38 ≤ d＜44	12	3.3		40 ≤ d＜50	12	3.5
	44 ≤ d＜50	14	3.8		50 ≤ d＜60	15	5
	50 ≤ d＜58	16	4.3	M10	60 ≤ d＜70	18	6	M10
	58 ≤ d＜65	18	4.4	M10	70 ≤ d＜80	20	6	M12
	65 ≤ d＜75	20	4.9	M12	80 ≤ d＜95	24	8	M12
	75 ≤ d＜85	22	5.4	M12	95 ≤ d＜110	28	9	M16
	85 ≤ d＜95	25	5.4	M16	110 ≤ d＜125	32	10	M20
	95 ≤ d＜110	28	6.4	M16	125 ≤ d＜140	35	11
	110 ≤ d＜130	32	7.4	M20	140 ≤ d＜160	38	12
	130 ≤ d＜150	36	8.4		160 ≤ d＜180	42	13
	150 ≤ d＜170	40	9.4		180 ≤ d＜200	45	14	M24
	170 ≤ d＜220	45	10.4	M24	200 ≤ d＜224	50	15.5
	200 ≤ d＜230	50	11.4	M24	224 ≤ d＜250	56	17.5
