雙倍節距惰輪

雙倍節距惰輪相對單節距有著更高的性能，適用于使用負載大的場合。主要作用是改變鏈條的傳動方向或者調整鏈條的張緊程度，通過與雙倍節距鏈條的嚙合來實現這些功能。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
材質用料
安裝要求
注意事項
表面處理方式

采用優質C45碳鋼進行沖壓成型。

在雙節距鏈輪的兩側嵌入軸承的惰輪。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

輪體材質為S45C（齒頂高頻淬火）；軸承材質：為鋼；表面采用四氧化三鐵保護膜。

軸承精度JISB15140級，軸承采用壓入方式。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

■鏈輪結構詳見如上圖

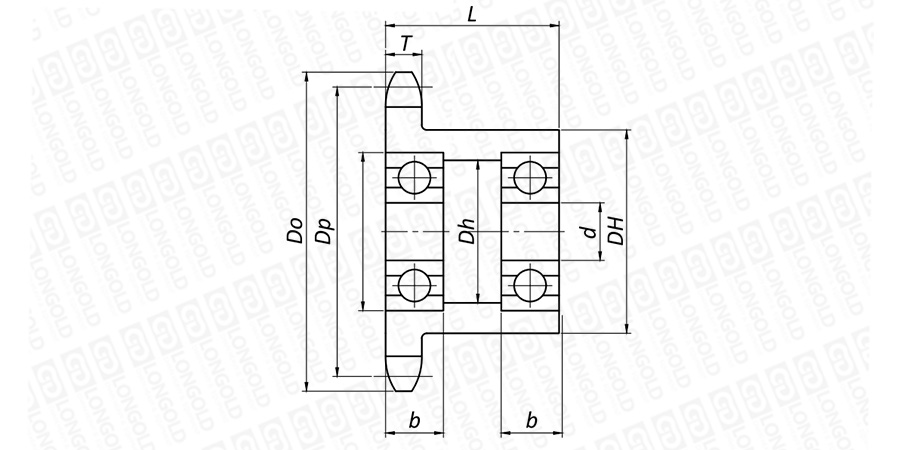

上圖為雙倍節距惰輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	惰輪型號	外圓直徑	節距圓直徑	齒寬	軸孔徑	輪轂直徑	總厚度	Dh	軸承			PDF圖紙	DXF圖紙
		外圓直徑	節距圓直徑	齒寬	軸孔徑	輪轂直徑	總厚度		D1	b	動額定負載
		Do	Dp	B1	d	DH	L		D1	b	Cr
		mm	mm	mm	mm	mm	mm	mm	mm	mm	kN
21	LD2040-1B21T-IS	92	86.17	7.2	20	69	25	34	37	9	6.40	請咨詢	請咨詢
23	LD2040-1B23T-IS	100	94.15	7.2	25	77	25	36	42	9	7.05
25	LD2040-1B25T-IS	108	102.14	7.2	25	63	25	36	42	9	7.05
19	LD2050-1B19T-IS	105	97.78	8.7	25	73	28	41	47	12	10.10
21	LD2050-1B21T-IS	115	107.72	8.7	30	73	28	48	55	13	13.20
25	LD2050-1B25T-IS	135	127.67	8.7	30	73	28	48	55	13	13.20
19	LD2060-1B19T-IS	126	117.34	11.7	30	83	40	0	62	16	19.50
25	LD2060-1B25T-IS	162	153.20	11.7	30	80	45	55	62	16	19.50

型號表示例

LD		2040	-	1B	21T	-	IS	-	K
		（1）		（2）	（3）		（4）		（5）

（1）節距

（2）惰輪類型：BB=滾珠軸承型 OB=無油套筒型

（3）齒數18T

（4）惰輪

（5）化學鍍鎳磷（無標記則為無表面處理）

惰輪應用

1.在較長的中心距離上采取松弛：

2.在多軸驅動上作為中心惰輪：

3.在繞鏈角度不足時使用：
