40-1不銹鋼鏈輪

不銹鋼鏈輪采用不銹鋼材料制成，具有良好的耐腐蝕性，使得不銹鋼鏈輪在潮濕、酸堿等腐蝕性環境中能夠保持較好的性能。同時有著較高的衛生標準水平。40-1不銹鋼鏈輪適用于隆德LD40單排滾子鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
磨損識別
安裝要求
注意事項
材質用料

不銹鋼具有一定的強度和硬度，能夠承受一定的負載和扭矩。在鏈傳動系統中，可以保證鏈輪在傳遞動力過程中的穩定性，減少變形和磨損的可能性。

不銹鋼鏈輪可以有效防止生銹和腐蝕，保證生產設備的正常運行。在化工行業，面對各種酸、堿、鹽等強腐蝕性物質的環境，不銹鋼鏈輪也能長期穩定工作。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

有界限標記的規格：在鏈輪的受力點兩側嵌入一個極限標記，深度約為3-5mm。若鏈輪的齒部達到磨損極限，則會在齒面上出現邊界線，從而更容易確定出錐輪的壽命。

齒形規：齒形規是將薄板鋼板按照設計齒形加工而成的。通過配合使用齒形規中的鏈輪齒，可以很容易地確認磨損量。磨損量達到3~6mm時是更換鏈輪的基準。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

常用的不銹鋼材質有SUS304材質，具有良好的耐腐蝕性以及耐高溫、耐低溫性能。

SUS316材質在耐腐蝕性方面更為出色，尤其適用于海洋環境等腐蝕性更強的場合。

如無加裝特殊材質零件，不銹鋼鏈輪的使用溫度范圍在-20°C~400°C。

技術參數

點擊圖片放大

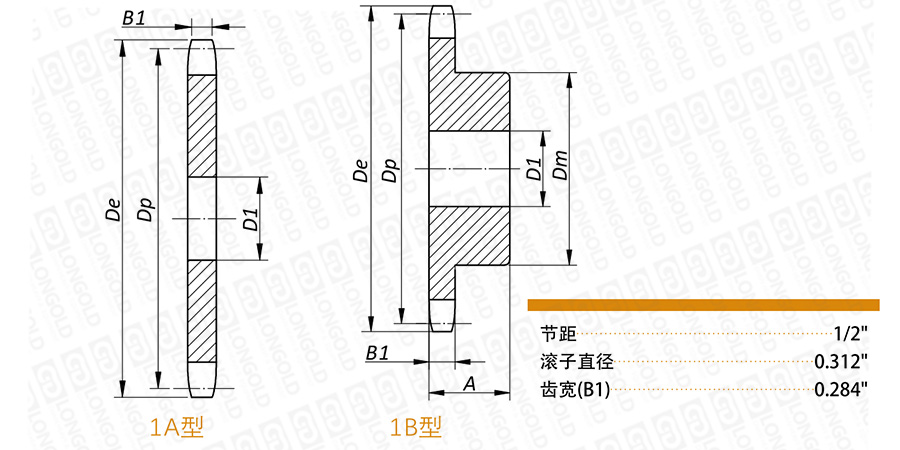

■鏈輪結構詳見如上圖

上圖為40-1不銹鋼鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	外圓直徑	節距圓直徑	單排A型鏈輪型號	軸孔徑D1	參考重量	單排B型鏈輪型號	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
	De	Dp		軸孔徑D1	參考重量		Min	Max	直徑Dm	長度A	參考重量
	inch	inch		inch	Lbs		inch	inch	inch	inch	Lbs
10	1.840	1.618	-	-	-	LD40-1B10T-SS	1/2	3/4	*1 1/4	7/8	0.28	請咨詢	請咨詢
11	2.000	1.775	-	-	-	LD40-1B11T-SS	1/2	13/16	*1 3/8	7/8	0.36
12	2.170	1.932	-	-	-	LD40-1B12T-SS	1/2	15/16	*1 9/16	7/8	0.44
13	2.330	2.089	-	-	-	LD40-1B13T-SS	1/2	1 1/16	1 9/16	7/8	0.50
14	2.490	2.247	-	-	-	LD40-1B14T-SS	1/2	1 1/8	1 11/16	7/8	0.60
15	2.650	2.405	-	-	-	LD40-1B15T-SS	5/8	1 1/4	1 13/16	7/8	0.68
16	2.810	2.563	-	-	-	LD40-1B16T-SS	5/8	1 3/8	2	7/8	0.82
17	2.980	2.721	-	-	-	LD40-1B17T-SS	5/8	1 7/16	2 1/8	1	1.06
18	3.140	2.879	-	-	-	LD40-1B18T-SS	5/8	1 1/2	2 5/16	1	1.24
19	3.300	3.038	-	-	-	LD40-1B19T-SS	5/8	1 3/4	2 1/2	1	1.42
20	3.460	3.196	-	-	-	LD40-1B20T-SS	5/8	1 7/8	2 5/8	1	1.60
21	3.620	3.355	-	-	-	LD40-1B21T-SS	5/8	1 7/8	2 3/4	1	1.68
22	3.780	3.513	-	-	-	LD40-1B22T-SS	5/8	1 7/8	2 7/8	1	1.81
23	3.940	3.672	-	-	-	LD40-1B23T-SS	5/8	2	3	1	2.18
24	4.100	3.831	-	-	-	LD40-1B24T-SS	5/8	2 1/4	3 1/4	1	2.20
25	4.260	3.989	-	-	-	LD40-1B25T-SS	5/8	2 1/4	3 1/4	1	1.84
26	4.420	4.148	LD40-1A26T-SS	19/32	1.31	LD40-1B26T-SS	5/8	2 1/4	3 1/4	1	2.40
28	4.740	4.466	LD40-1A28T-SS	19/32	1.35	LD40-1B28T-SS	5/8	2 1/4	3 1/4	1	2.75
30	5.060	4.783	LD40-1A30T-SS	19/32	1.39	LD40-1B30T-SS	5/8	2 1/4	3 1/4	1	2.88
35	5.860	5.578	LD40-1A35T-SS	19/32	1.92	-	-	-	-	-	-
36	6.020	5.737	-	-	-	LD40-1B36T-SS	5/8	2 1/4	3 1/4	1	3.32
40	6.650	6.373	LD40-1A40T-SS	23/32	2.36	LD40-1B40T-SS	3/4	2 3/8	3 1/2	1	4.28
45	7.450	7.168	LD40-1A45T-SS	23/32	3.13	LD40-1B45T-SS	3/4	2 3/8	3 1/2	1	4.68
60	9.840	9.554	LD40-1A60T-SS	23/32	5.50	LD40-1B60T-SS	3/4	2 3/8	3 1/2	1	7.00

注：最大軸孔徑能容納標準鍵槽和鍵槽上的定位螺釘。小一點的軸孔孔可能沒有鍵槽、淺鍵槽，以及鍵槽上固定角度的定位螺釘。

上表展示為不銹鋼工藝孔鏈輪，若加工為不銹鋼成品孔鏈輪(帶鍵槽和螺紋孔)將提供不銹鋼定位螺釘。

型號表示例

LD40	-	1B	11T	-	SS
（1）		（2）	（3）		（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數:11齒

（4）不銹鋼規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
