100雙驅動鏈輪

雙驅動鏈輪是一種機械傳動元件，與鏈條配合使用，用于傳遞動力。這種鏈輪設計用于與兩根單排鏈條嚙合，可以提供比單鏈輪更高的傳動效率和穩定性。100雙驅動鏈輪適用于2條并排使用的LD100滾子鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

隆德雙驅動鏈輪通常由優質碳鋼制造，并且齒部會經過淬火處理以提高強度和耐磨性。

雙驅動鏈輪可以與鏈條張緊輪一起使用，以調節鏈條的張緊程度，確保傳動系統的穩定。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

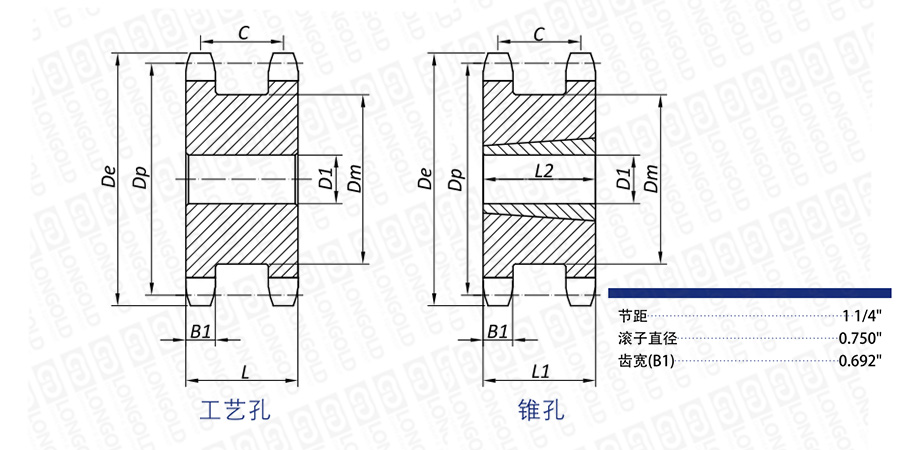

■鏈輪結構詳見如上圖

上圖為100雙驅動鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■工藝孔雙驅動鏈輪尺寸

齒數	鏈輪型號	外徑	節距圓直徑	軸孔徑D1		齒寬				參考重量	PDF圖紙	DXF圖紙
齒數		De	Dp	Min	Max	L	C	E	B1	參考重量
Z		inch	inch	inch	inch	inch	inch	inch	inch	Lbs
13	LD100-SD 13T	5.820	5.223	1	2 1/2	2 11/16	2	3 25/32	0.692	11.2	請咨詢	請咨詢
14	LD100-SD 14T	6.230	5.617	1 1/4	2 3/4	2 11/16	2	4 3/16	0.692	13.5
15	LD100-SD 15T	6.630	6.012	1 1/4	3 1/16	2 11/16	2	4 19/32	0.692	16.8
16	LD100-SD 16T	7.030	6.407	1 1/4	3 1/4	2 11/16	2	4 1/2	0.692	19.3
17	LD100-SD 17T	7.440	6.803	1 1/4	3 5/8	2 11/16	2	4 29/32	0.692	21.5
18	LD100-SD 18T	7.840	7.198	1 1/4	3 3/4	2 11/16	2	5 9/32	0.692	23.0
19	LD100-SD 19T	8.240	7.595	1 1/4	4 3/16	2 11/16	2	6 13/64	0.692	25.0
20	LD100-SD 20T	8.640	7.991	1 1/4	4 3/16	2 11/16	2	6 39/64	0.692	26.5
21	LD100-SD 21T	9.040	8.387	1 1/4	5 1/4	2 11/16	2	7	0.692	29.0

■錐孔雙驅動鏈輪尺寸

齒數	鏈輪型號	襯套尺寸	外徑	節距圓直徑	軸孔徑D1		齒寬					參考重量	PDF圖紙	DXF圖紙
齒數			De	Dp	Min	Max	L1	C	E	L2	B1	參考重量
Z			inch	inch	inch	inch	inch	inch	inch	inch	inch	Lbs
16	LD100-SD16TQ-TB	2517	7.030	6.407	3/4	2 1/2	2 11/16	2	5	1 3/4	0.692	13.0	請咨詢	請咨詢
17	LD100-SD17TQ-TB	3020	7.440	6.803	15/16	3	2 11/16	2	5 13/32	2	0.692	14.0
18	LD100-SD18TQ-TB	3020	7.840	7.198	15/16	3	2 11/16	2	5 51/64	2	0.692	16.0
19	LD100-SD19TQ-TB	3020	8.240	7.595	15/16	3	2 11/16	2	6 13/64	2	0.692	20.0
21	LD100-SD21TQ-TB	3020	9.040	8.387	15/16	3	2 11/16	2	2 11/16	2	0.692	27.5

注：帶錐孔雙驅動鏈輪的參考重量僅為鏈輪重量，不包含錐套重量。

型號表示例

LD100	-	SD	-	19T	Q	-	TB
（1）		（2）		（3）	（4）		（5）

（1）鏈號

（2）雙驅動鏈輪

（3）齒數：19齒

（4）Q：齒部硬化處理

（5）帶錐套

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
