AT5-21同步帶輪

AT型同步帶輪的齒形底部為圓弧齒，相比全梯形齒的T型同步帶輪，這種設計使帶輪與同步帶的接觸面積更大，嚙合更緊密，在傳動過程中能更好地減少傳動間隙，從而提高傳動精度，并且降低了噪音的產生。

應用領域

汽車生產

機械工程

物流運輸業

醫療行業

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

同步帶輪輪齒通常采用滾齒機加工完成，并且需要經過調制、發黑、熱處理等工藝，以保證帶輪的硬度、強度和耐磨性等性能指標。

軸孔、鍵槽形式及長度可按標準制作，也可根據實際需要進行定做，能夠滿足不同設備的安裝和傳動需求。

具有較強的承載能力，能夠承受較大的扭矩和負載。

對比T型同步帶輪，AT型同步帶輪傳動精度要更高、傳動噪音更低。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

AT型同步帶輪在眾多行業中都有廣泛應用。

AT型同步帶輪的傳動精度高、穩定性好，能夠滿足大型機床對傳動部件的要求，確保機床的加工精度和工作效率，因此在一些大型機床中也有所應用。

在機場、火車站、物流中心等場所的大型輸送設備中，AT型同步帶輪可以用于驅動輸送帶，實現行李、貨物的輸送。其高承載能力和穩定的傳動性能能夠滿足輸送設備長時間、高強度的工作需求。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

技術參數

點擊圖片放大

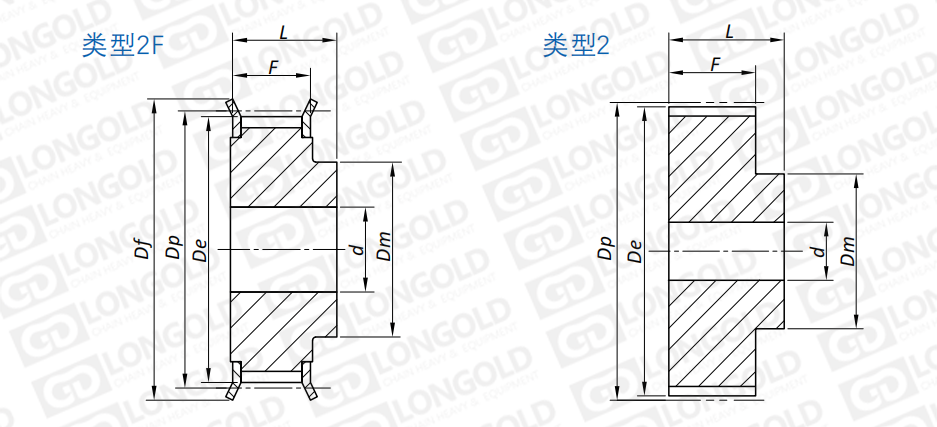

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	節距圓直徑	擋圈直徑	輪轂直徑	齒寬	總寬	孔徑	同步帶寬
			De	Df	Dm	F	L	d	同步帶寬
			mm	mm	mm	mm	mm	mm	mm
AT5-21-12T-F	2F	12	17.85	23	10	15	21	-	10
AT5-21-14T-F	2F	14	21.05	25	13	15	21	-	10
AT5-21-15T-F	2F	15	22.65	28	16	15	21	-	10
AT5-21-16T-F	2F	16	24.20	32	18	15	21	-	10
AT5-21-18T-F	2F	18	27.40	32	20	15	21	-	10
AT5-21-19T-F	2F	19	29.00	37	22	15	21	-	10
AT5-21-20T-F	2F	20	30.60	37	23	15	21	-	10
AT5-21-22T-F	2F	22	33.85	38	24	15	21	-	10
AT5-21-24T-F	2F	24	37.00	43	26	15	21	-	10
AT5-21-25T-F	2F	25	38.55	44	26	15	21	-	10
AT5-21-26T-F	2F	26	40.20	44	26	15	21	-	10
AT5-21-27T-F	2F	27	41.80	48	30	15	21	8	10
AT5-21-28T-F	2F	28	43.35	48	32	15	21	8	10
AT5-21-30T-F	2F	30	46.55	51	34	15	21	8	10
AT5-21-32T-F	2F	32	49.70	54	38	15	21	8	10
AT5-21-36T-F	2F	36	56.05	61	38	15	21	8	10
AT5-21-40T-F	2F	40	62.45	67	40	15	21	8	10
AT5-21-42T-F	2F	42	65.60	70	40	15	21	8	10
AT5-21-44T	2	44	68.80	-	45	15	21	8	10
AT5-21-48T	2	48	75.15	-	50	15	21	8	10
AT5-21-60T	2	60	94.25	-	65	15	21	8	10

型號表示例

T5	-	21	-	20T	-	F	-	SB
（1）		（2）		（3）		（4）		（5）

（1）同步帶輪系列

（2）帶輪總寬

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?件旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購?fù)綆л啎r(shí)的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。

立刻聯系自動化專家

您在努力掌握如何開始自動化嗎？

如果您正確實現以下目標，與我們的專家進行深入的對話可以讓您少走很多彎路：

?提高生產力

?改進工藝和產品質量

?提高競爭力

?提高靈活性，滿足客戶多樣化需求

與我們的專家進行一次一對一的交流，我們會幫助您利用協作機器人實現自動化。
