T5-21同步帶輪

T5-21同步帶輪的齒形為梯形，搭配10mm的同步帶使用，特殊的梯形齒形設計使得同步帶與帶輪之間的嚙合緊密，傳動精度高，能夠準確地傳遞動力，確保系統的同步運行。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
傳動特點
潤滑方式
行業應用
注意事項

T型齒同步帶輪的齒形為梯字形，這種齒形具有較高的傳動精度和穩定性。

可根據客戶需求選用不同材質，以滿足不同的工作環境，詳情請聯系隆德技術人員。

T型齒同步帶輪能夠保證精確的傳動比，使系統的運行更加穩定可靠。

T型齒同步帶輪通過與同步帶的嚙合來實現動力的傳遞。當主動輪旋轉時，同步帶通過齒與帶輪之間的摩擦力帶動從動輪一起旋轉，從而實現傳動。

結構相對簡單，安裝和維護都比較方便。與其他傳動方式相比，不需要進行復雜的潤滑和保養工作，節省了維護成本和時間。而且同步帶的使用壽命較長，更換頻率較低。

同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。

T型同步帶輪在眾多行業中都有廣泛應用。

打印機的進紙機構、墨盒移動等部分通常采用 T 型齒同步帶輪傳動，確保紙張的準確輸送和墨盒的精確移動，提高打印質量和效率。

在汽車發動機、變速器等部件中，也會用到T型齒同步帶輪，以確保發動機的正時系統和變速器的換擋機構能夠準確運行。

軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。

軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。

軸孔內有時可能不進?表?處理。

技術參數

點擊圖片放大

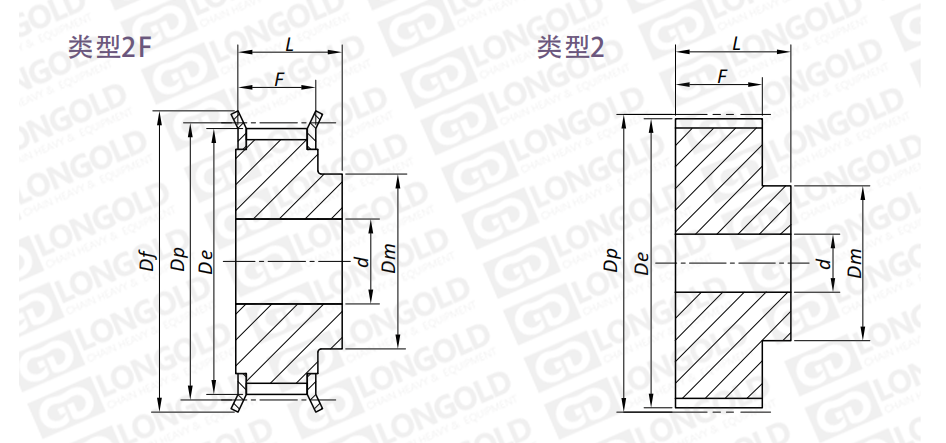

■同步帶輪尺寸表格

同步帶輪型號	類型	齒數	節距圓直徑	擋圈直徑	輪轂直徑	齒寬	總寬	孔徑	同步帶寬
			De	Df	Dm	F	L	d	同步帶寬
			mm	mm	mm	mm	mm	mm	mm
T5-21-10T-F	2F	10	15.05	19.5	8	15	21	6	10
T5-21-12T-F	2F	12	18.25	23.0	10	15	21	6	10
T5-21-14T-F	2F	14	21.45	25.0	13	15	21	6	10
T5-21-15T-F	2F	15	23.05	28.0	16	15	21	6	10
T5-21-16T-F	2F	16	24.60	32.0	18	15	21	6	10
T5-21-18T-F	2F	18	27.80	32.0	20	15	21	6	10
T5-21-19T-F	2F	19	29.40	37.0	22	15	21	6	10
T5-21-20T-F	2F	20	31.00	37.0	23	15	21	6	10
T5-21-22T-F	2F	22	34.25	38.0	24	15	21	6	10
T5-21-24T-F	2F	24	37.40	43.0	26	15	21	6	10
T5-21-25T-F	2F	25	38.95	44.0	26	15	21	6	10
T5-21-26T-F	2F	26	40.60	44.0	26	15	21	6	10
T5-21-27T-F	2F	27	42.20	48.0	30	15	21	8	10
T5-21-28T-F	2F	28	43.75	48.0	32	15	21	8	10
T5-21-30T-F	2F	30	46.95	51.0	34	15	21	8	10
T5-21-32T-F	2F	32	50.10	54.0	38	15	21	8	10
T5-21-36T-F	2F	36	56.45	61.0	38	15	21	8	10
T5-21-40T-F	2F	40	62.85	67.0	40	15	21	8	10
T5-21-42T-F	2F	42	66.00	70.0	40	15	21	8	10
T5-21-44T	2	44	69.20	-	45	15	21	8	10
T5-21-48T	2	48	75.55	-	50	15	21	8	10
T5-21-60T	2	60	94.65	-	65	15	21	8	10

型號表示例

T5	-	21	-	12T	-	F	-	SB
（1）		（2）		（3）		（4）		（5）

（1）同步帶輪系列

（2）帶輪總寬

（3）齒數

（4）帶擋圈

（5）帶成品孔

使用案例·訂購方法

同步帶輪的適使用案例

設備：滾珠花鍵升降旋轉機構

?的：將從上?道?序接收的?作旋轉90度并使其降低，轉移到下?道?序。

同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。

訂購?fù)綆л啎r的注意事項

必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。

請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
