A型1:4錐齒輪

螺旋傘齒輪即螺旋圓錐齒輪，常用于兩相交軸之間的運動和動力傳遞。圓錐齒輪的輪齒分布在一個圓錐體的表面，其齒形從大端到小端逐漸減小。

應用領域

機械工程

產品手冊索取

產品特點

傳動比
壓力角
模數和齒的大小
齒數
齒高、齒厚

一對嚙合齒輪的傳動比為基準圓直徑的反比例。也和齒數，轉速成正比例。

基準圓直徑：d

齒數：Z

轉速：n(rpm)

轉速 i =?d_B / d_A =Z_B / Z_A=n_B / n_A

壓力角也就是齒傾角。

標準壓力角為20°。

也有14.5°的壓力角，但因為強度較不高，所以不怎么使用。

模數是表示齒輪的齒形狀大小的數值。

只有當兩個齒輪的模數和壓力角相同時才能進行嚙合傳動。

模數 m = 基準圓直徑（PCD）/ 齒數（Z）

齒間距P=圓周率×模數=πm

徑節制DP=m×25.4

齒數就是齒輪有多少個齒的意思，Z表示齒數。如圖為15齒的齒輪。

齒高就是齒頂?shù)烬X底到尺寸，通常用h表示。齒頂高=m

齒底高=1.25m

齒厚就是齒的厚度，通常用S表示。齒厚(S)=πm/2

技術參數

點擊圖片放大

■產品本體結構詳見如上圖

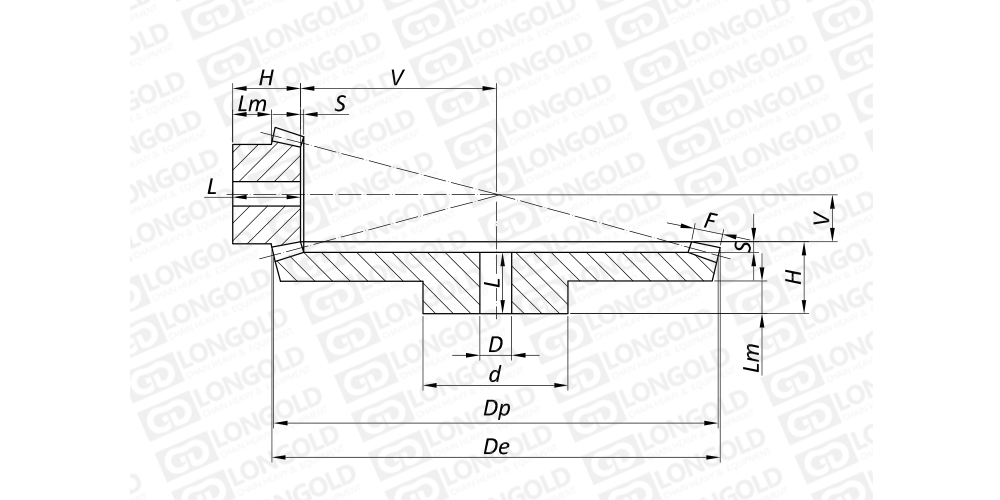

上圖為錐齒輪的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

壓力角 20°

模數M	齒數Z	De	Dp	H	F	d	D	V	L	Lm	S
模數M	齒數Z	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
1.5	16	26.9	24	25.0	12	18	10	36.0	24.0	12.2	1.0
1.5	64	96.7	96	22.5	12	70	15	8.5	19.0	10.0	3.0
2	16	35.9	32	24.0	15	25	12	49.1	23.0	8.2	1.0
2	64	129	128	25.0	15	80	20	10.8	20.0	10.0	4.0
2.5	16	44.9	40	30.5	18	30	15	62.0	29.0	11.2	1.5
2.5	64	161.2	160	29.0	18	90	20	13.8	24.0	10.0	5.0
3	16	53.8	48	34.0	22	40	15	74.1	32.0	11.0	2.0
3	64	193.5	192	30.0	22	100	20	16.4	24.0	10.0	6.0
3.5	16	62.8	56	45.0	25	48	15	87.1	43.0	19.1	2.0
3.5	64	225.7	224	50.0	25	100	25	19.3	43.0	22.0	7.0
4	16	71.7	64	50.0	30	50	20	98.2	48.0	18.5	2.0
4	64	257.9	256	50.0	30	120	28	21.7	42.0	20.0	8.0
4.5	16	80.7	72	53.0	32	55	20	112.1	50.5	19.0	2.5
4.5	64	290.1	288	53.0	32	130	30	24.8	44.0	23.0	9.0
5	16	89.7	80	58.0	35	60	20	125.1	55.5	20.6	2.5
5	64	322.4	320	58.0	35	150	30	27.7	48.0	25.0	2.5

型號表示例

BG	A	-	M2	-	16	64
（1）	（2）		（3）		（4）	（5）

（1）錐齒輪

（2）齒輪形式

（3）模數

（4）齒數

（5）配對齒數

齒輪傳遞運動的種類
